Casing draaipalen voor een schorende fundering
In opdracht van AKOR Rijssen heeft KFT in Nieuwegein een schorende fundering gerealiseerd. Daarvoor plaatsten we 8 casing draaipalen met groutinjectie, waarvan 6 schorende palen.
Verticale en horizontale krachten
Een schorende fundering vangt naast verticale belasting ook krachten in horizontale richting op. Vandaar de combinatie van rechte palen en schuin geplaatste schoorpalen.
Van de 8 palen staan er 6 onder een hoek. Samen maken ze de fundering bestand tegen uiteenlopende krachten.
Waarom casing draaipalen met groutinjectie
De palen in dit project hebben een diameter van Ø 323 mm. Dat is fors, en het levert de draagkracht en stabiliteit die bij zware, langdurige belasting horen.
Bij casing draaipalen wordt een stalen buis de grond in gedraaid. De groutinjectie verankert de paal stevig in de bodem. Die combinatie past bij complexe projecten waarin veel stabiliteit nodig is.
De uitvoering

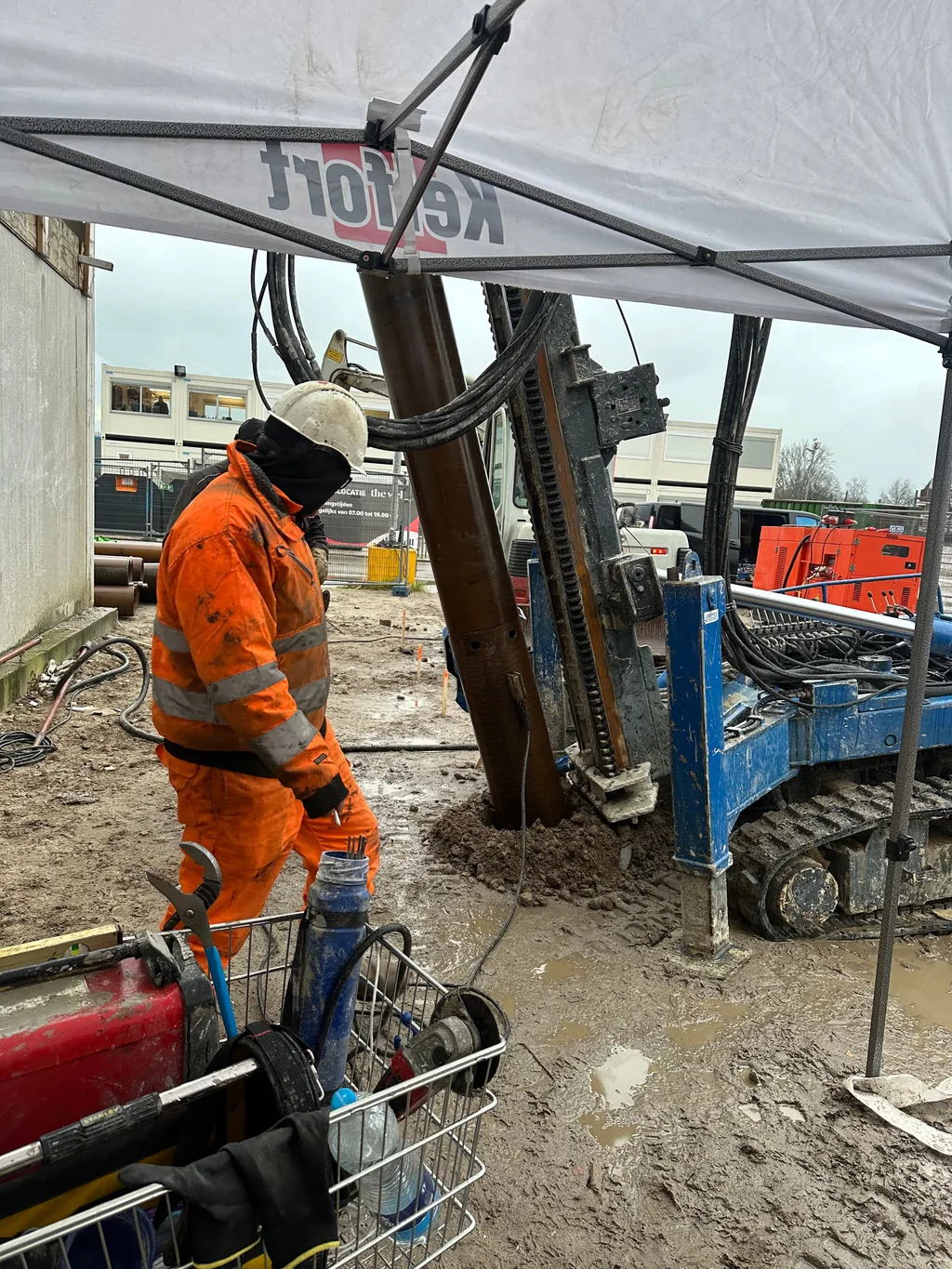

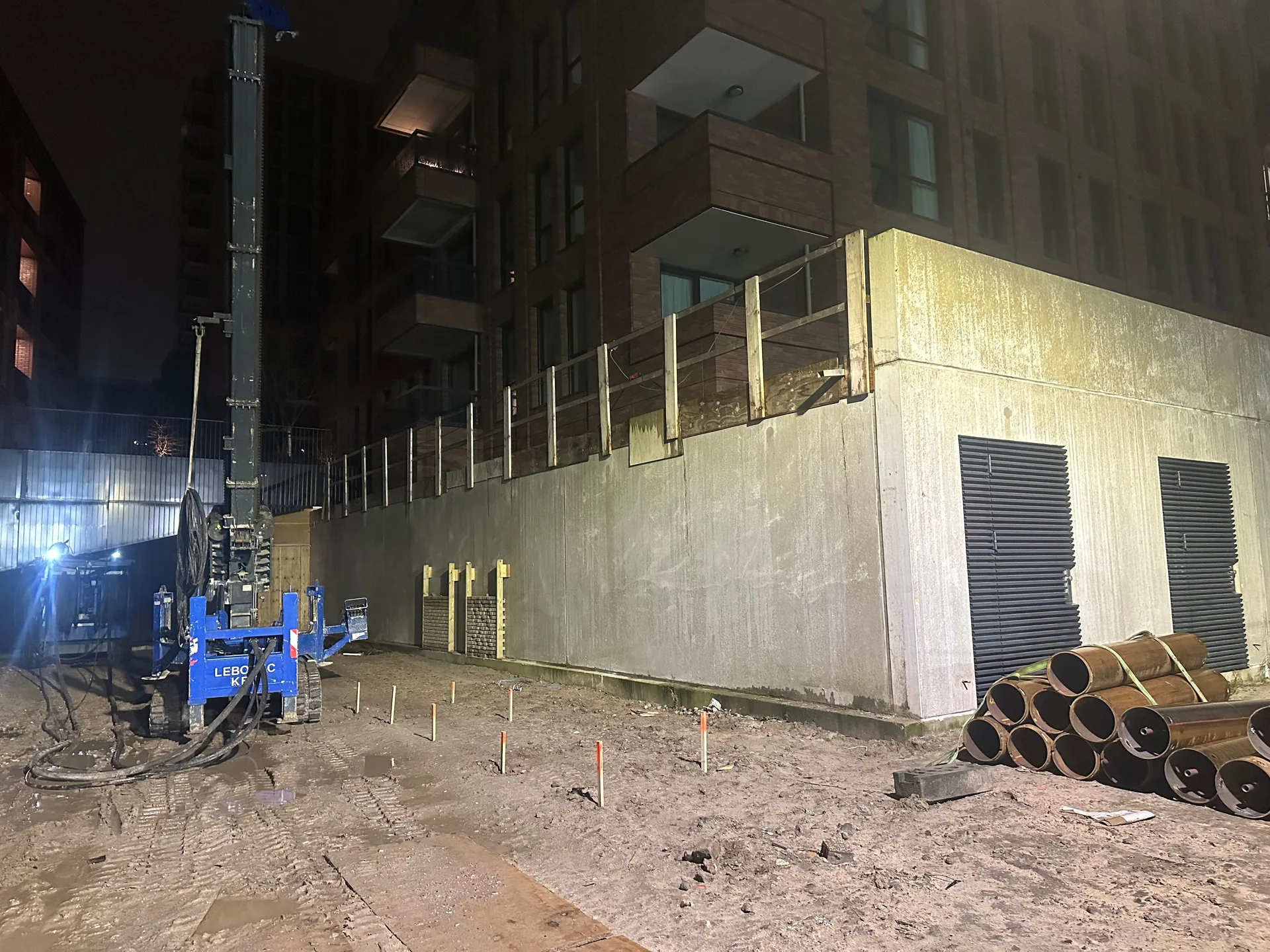

Op de foto’s is te zien hoe de paalbuizen onder een hoek worden ingebracht en hoe de delen ter plaatse aan elkaar worden gelast.
Schoorpalen vragen extra nauwkeurigheid. Hoek en positie moeten precies kloppen, anders komen de krachten niet terecht waar ze horen.
Het resultaat
Er ligt in Nieuwegein een stevige en duurzame fundering die zowel verticale als horizontale krachten opneemt, opgebouwd uit 8 casing draaipalen waarvan 6 schorend. De samenwerking met AKOR Rijssen beviel goed.
