Wat is trillingsvrij funderen?
Bij traditioneel heien slaat een heihamer of heiblok de paal de grond in. Elke klap geeft een schokgolf door de bodem, en die voelen de buren in hun vloeren en muren. Bij trillingsvrij funderen gebeurt dat niet: de paal wordt de grond in gedraaid of geboord, zonder slagen.
Omdat er geen heihamer of heiblok aan te pas komt, heet deze manier van werken ook geluidsarm funderen. De harde klappen die bij heien horen, vallen weg. Wat overblijft is het geluid van een boorstelling. Voor de omgeving scheelt dat aanzienlijk.
Het is een oplossing voor plekken waar heien risico geeft of niet is toegestaan: dicht tegen bestaande bebouwing, onder een oud pand of in een drukke woonwijk. U hoort ook de termen trillingsvrij heien en trillingarm funderen; in de praktijk bedoelt men dan meestal hetzelfde. Wie het precies neemt: trillingsvrij is geen trilling, trillingsarm is weinig trilling. Dat laatste is een andere techniek, zie trillingsarm heien.
Welke palen zijn trillingsvrij?
KFT past drie trillingsvrije paalsystemen toe. Welke het wordt, hangt af van de bodem, de belasting en de ruimte op de bouwplaats. Alle drie zijn boorpalen die zonder slagen worden aangebracht.
Schroefinjectiepalen
Een schroefinjectiepaal (SIP-paal of groutinjectiepaal) is een stalen buis met een schroefpunt die de grond in wordt gedraaid. Tijdens het draaien wordt cementgrout geïnjecteerd, dat rond de paal uithardt. De paal is grondverdringend: de grond wordt opzij gedrukt, er komt niets naar boven en er hoeft niets te worden afgevoerd.
Casing draaipalen
Een casing draaipaal is een stalen buispaal die met een boormotor de grond in wordt gedraaid. De buis (casing) houdt het gat open en wordt daarna gevuld met beton of grout. Buisdelen kunnen aan elkaar worden gelast, zodat ook bij beperkte werkhoogte gefundeerd kan worden, bijvoorbeeld binnenshuis of in een kelder.
Mortelschroefpalen
Een mortelschroefpaal wordt met een schroefboor grondverdringend in de grond gebracht. Tijdens het maken van de paal wordt mortel ingebracht, die in de grond uithardt tot een volle paal. Deze techniek is geschikt voor hogere belastingen op plekken waar trillingen en lawaai beperkt moeten blijven.
Zo gaat trillingsvrij funderen in zijn werk
De werkwijze is bij alle drie de paalsystemen grotendeels hetzelfde.
1. Sondering en voorbereiding
Eerst wordt de bodem onderzocht met een sondering. Daaruit volgt welk paaltype geschikt is en hoe lang de palen moeten worden.
2. Paalposities uitzetten
Op de bouwplaats wordt nauwkeurig uitgezet waar elke paal komt, volgens het funderingsplan.
3. Boren of draaien van de paal
Met een boorstelling wordt de paal rustig naar de berekende diepte gedraaid. Er vallen geen klappen en er gaan geen trillingen de bodem in.
4. Groutinjectie of vullen
Bij schroefinjectiepalen wordt tijdens het boren doorlopend grout geïnjecteerd, bij mortelschroefpalen mortel. Casing draaipalen worden na het aanbrengen gevuld met beton of grout.
5. Afwerken van de paal
Zit de paal op diepte en is hij gevuld, dan wordt de kop op de juiste hoogte afgewerkt. Omdat er geen grond is uitgekomen, blijft de bouwplaats schoon en kan de aannemer verder met de funderingsbalken of vloer.
Voordelen van trillingsvrij funderen
Geen trillingsschade in de omgeving
Omdat er niet wordt geslagen, vervalt het risico dat het funderingswerk bij de buren scheuren in het stucwerk of verzakte vloeren veroorzaakt. Dat is precies waarom deze methode in binnensteden en naast oude panden de voorkeur krijgt.
Geluidsarm, dus weinig overlast
Er zijn geen heiklappen. Omwonenden, kantoren en scholen in de buurt merken weinig van het werk. Dat scheelt klachten en onderbrekingen.
Geen grond afvoeren
Schroefinjectiepalen en mortelschroefpalen zijn grondverdringend. Er komt geen grond omhoog, dus er hoeft ook niets te worden afgevoerd. De bodem rond de paal blijft verdicht, wat de kans op zettingen bij de buren verkleint.
Werkt ook in krappe ruimtes

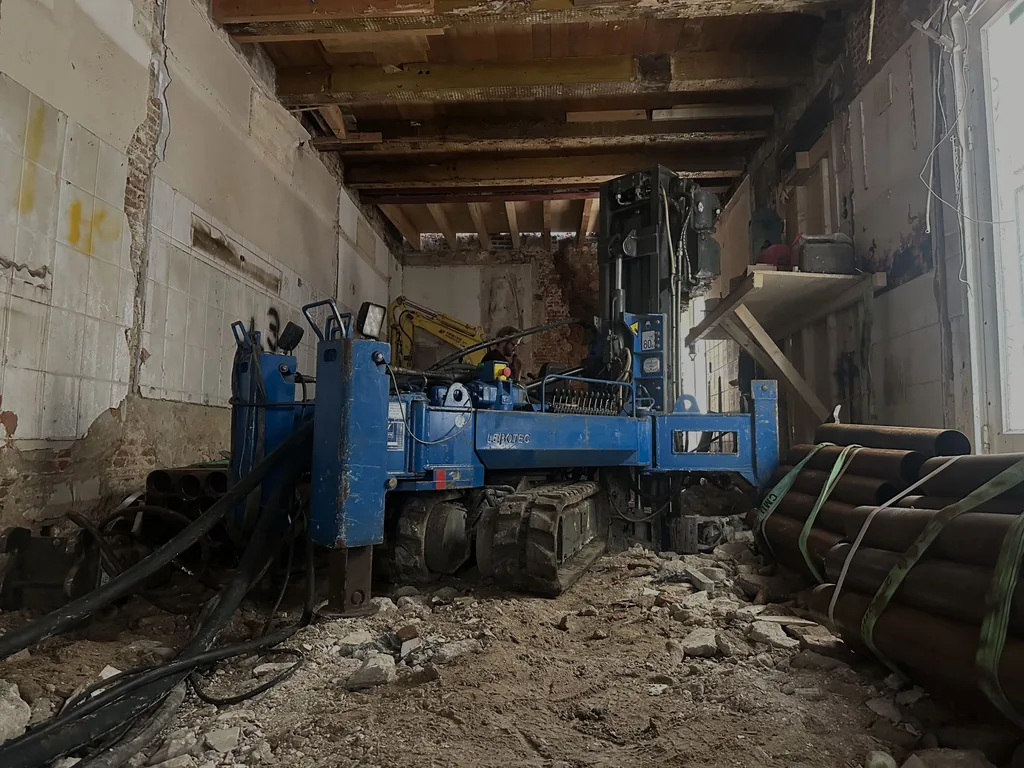

Met compacte boorstellingen en palen in delen kan KFT funderen waar een heistelling niet komt: in een smalle achtertuin, onder een bestaand pand of bij een lage verdiepingshoogte. Voorbeelden zijn funderingswerk via het raam in Amsterdam en 16 palen in een krappe werkomgeving aan de Kampersingel in Haarlem.
Hoog draagvermogen
Trillingsvrije palen doen in draagkracht niet onder voor geheide palen. De paallengte wordt bepaald door de bodem: in Duivendrecht zijn schroefinjectiepalen tot 22 meter diep geboord.
Minder bijkomende maatregelen
Per paal kan trillingsvrij funderen duurder zijn dan heien. Daar staat tegenover dat trillingsmetingen, schade-inspecties bij de buren en geluidsschermen vaak niet nodig zijn, en dat het werk minder vaak stilligt door klachten. In een gevoelige omgeving weegt dat zwaar mee.
Wanneer kiest u voor trillingsvrij funderen?
Funderingsherstel onder bestaande panden
Bij funderingsherstel wordt onder of naast een pand gewerkt dat al kwetsbaar is. Een trillingsvrije methode is dan vaak de enige verantwoorde keuze.
Uitbouw en aanbouw
Voor een fundering onder een uitbouw wordt vlak tegen de bestaande woning gewerkt. Met trillingsvrije palen loopt het huis, en dat van de buren, geen schade op door het funderingswerk. Een voorbeeld: negen schroefinjectiepalen voor een uitbouw in Purmerland, geboord met de compacte LBT 2.5.
Binnensteden en monumenten
In oude stadskernen staan panden dicht op elkaar en zijn funderingen vaak gevoelig. Bij monumenten kan zelfs een kleine trilling al schade geven aan de constructie of afwerking.
Plekken met strenge eisen
Bij scholen, zorginstellingen, laboratoria, spoorlijnen of dijken gelden vaak strikte grenzen voor trillingen en geluid. Soms schrijft de vergunning trillingsvrij funderen voor.
Slappe bodem
In veen- en kleigrond kunnen heitrillingen ver doorwerken. Door de paal rustig in te draaien, blijft de bodem in de omgeving rustiger en neemt de kans op verzakkingen bij de buren af.
Trillingsvrij funderen door KFT
Kaaij Funderingstechniek is een funderingsbedrijf uit Broek op Langedijk, VCA**-gecertificeerd en met meer dan 15 jaar ervaring. KFT werkt met eigen boor- en heimachines, waaronder compacte boorstellingen die inpandig kunnen werken. Vanuit Noord-Holland voert KFT projecten uit door heel Nederland, in Vlaanderen (België) en in het Duitse grensgebied, zoals blijkt uit het overzicht van projecten.
Twijfelt u of uw project trillingsvrij moet, of dat trillingsarm heien volstaat? Op basis van de sondering, de omgeving en de bereikbaarheid krijgt u advies over de passende methode, en via offerte aanvragen een prijs voor uw project.
