Schroefinjectiepalen
Schroefinjectiepaal
Diameters:
Ø 88.9 / Ø 114 / Ø 139 / Ø 168 / Ø 219 / Ø 273 / Ø 323
Voordelen:
✔ - Trillingsvrij
✔ - Geluidsarm
✔ - Beperkte ruimte
✔ - Grondverdringend
✔ - Hoge draagkracht
✔ - Trekbelasting
Neem contact op met onze schroefinjectiepaal specialist of vraag een vrijblijvende offerte aan!
De Schroefinjectiepaal
SIP-paal, Schroefinjectiepalen, GSI-paal, Groutpaal en Groutinjectiepaal – Duurzame en Trillingsvrije Funderingsoplossingen
Schroefinjectiepalen ook wel SIP-palen zijn funderingspalen die aan het uiteinde voorzien zijn van een schroefdraad, die zonder trillen of lawaai in de grond worden gedraaid. Deze zogenaamde grondverdringende palen worden tijdens het aanbrengen geïnjecteerd met cement, zodat ze zonder te trillen “in de grond schroeven” in plaats van slaan. SIP-palen zijn een duurzame funderingsoplossing voor locatie’s die moeilijk bereikbaar zijn en/of stedelijke gebieden, waar alleen geringe stiltecoupures, trillingen of afmetingen van belang zijn. In de onderstaande artikelen behandelen we per onderdeel wat schroefinjectiepalen zijn, hoe ze werken, hun voordelen, toepassingen, technische specificaties, indicatie van kosten en aandachtspunten tijdens de uitvoering voor een veilige fundering.
Benieuwd naar onze expertise en gerealiseerde projecten?
Bekijk hoe wij complexe funderingsuitdagingen met precisie en vakmanschap aanpakken. Laat u inspireren door onze succesvolle oplossingen en zie waarom klanten vertrouwen op KFT | Kaaij Funderingstechniek.
Klik op de knop hieronder om onze projecten te bekijken en ontdek wat wij voor u kunnen betekenen!
Hoe worden schroefinjectiepalen aangebracht?

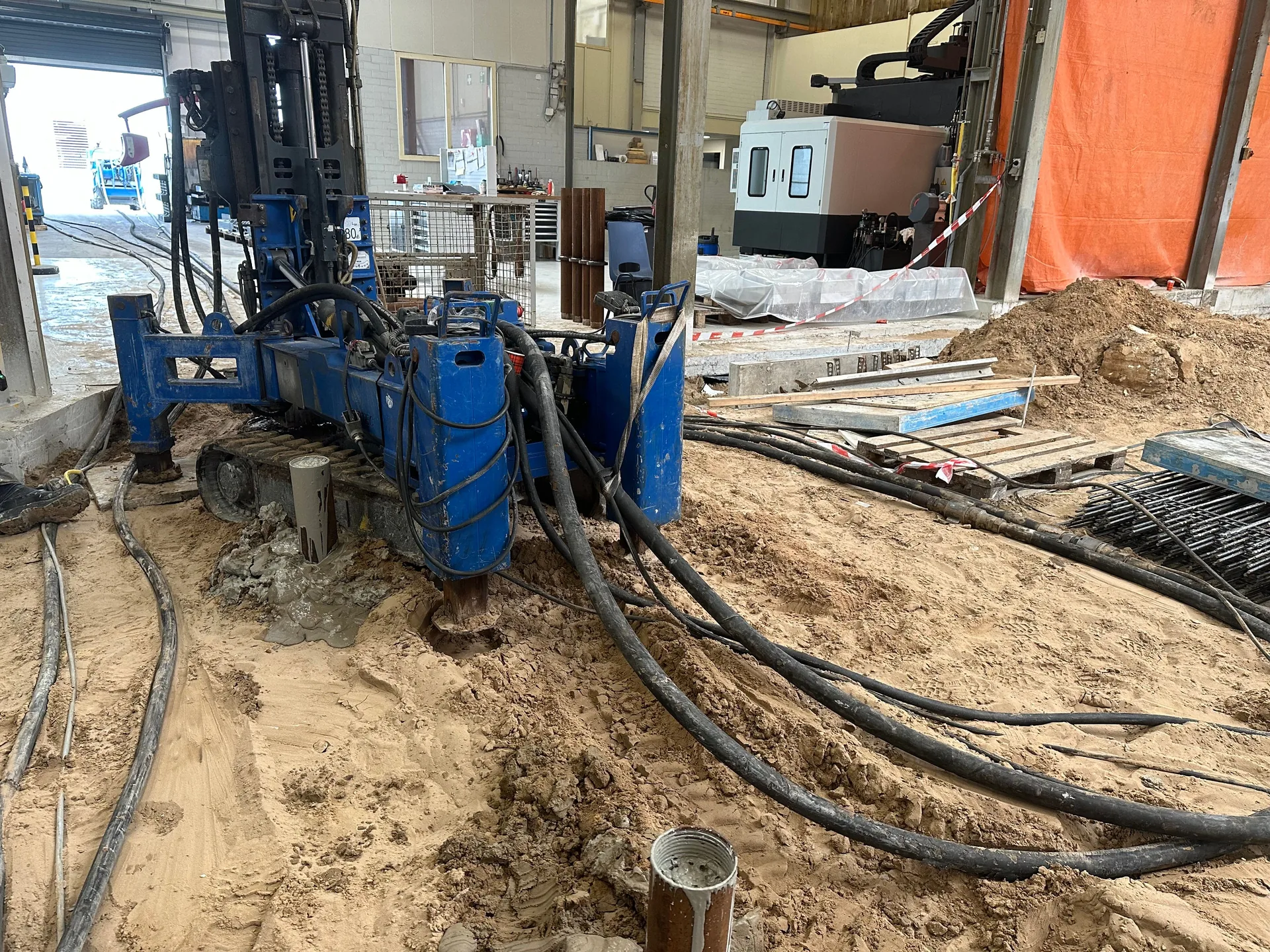

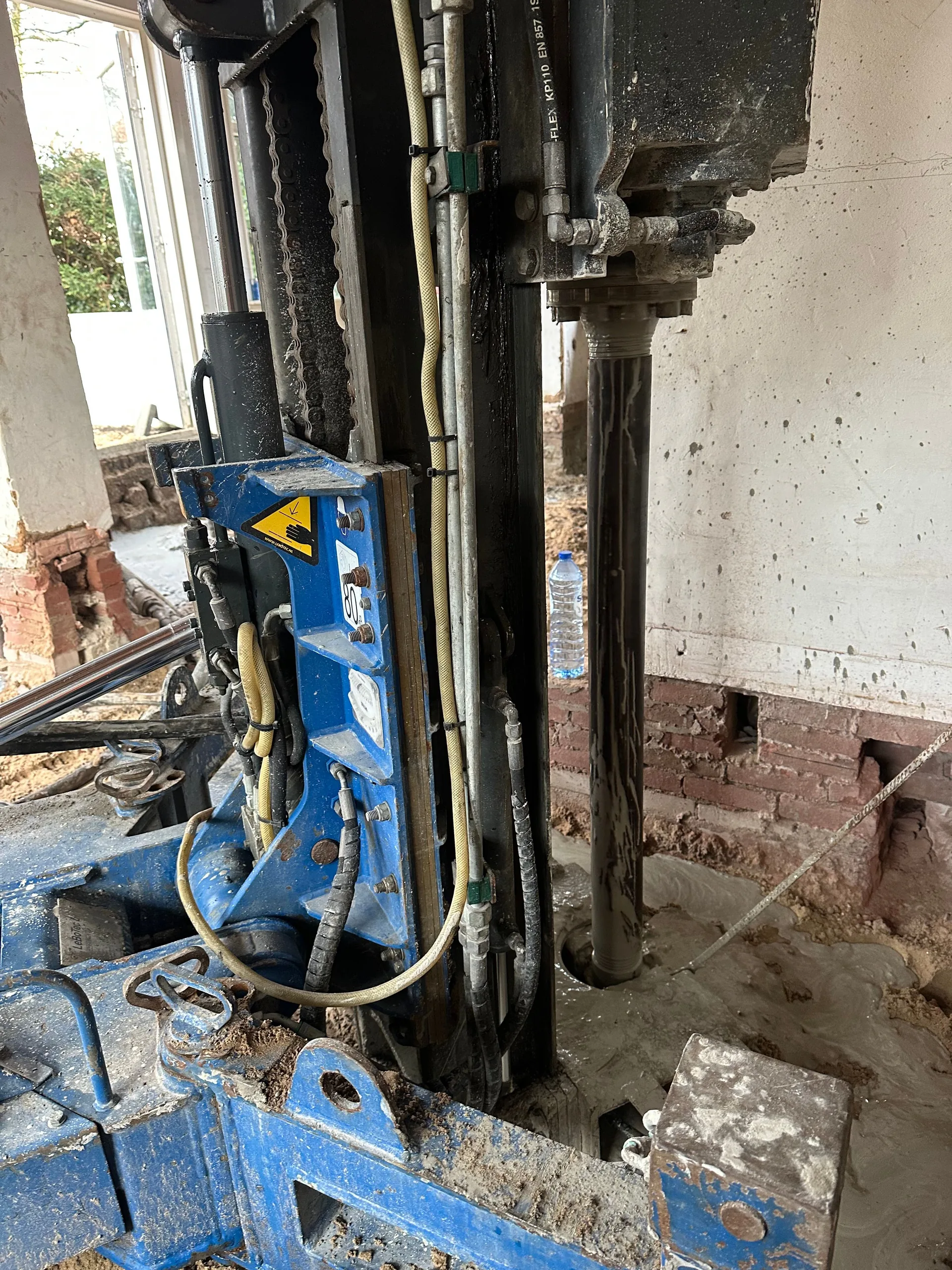

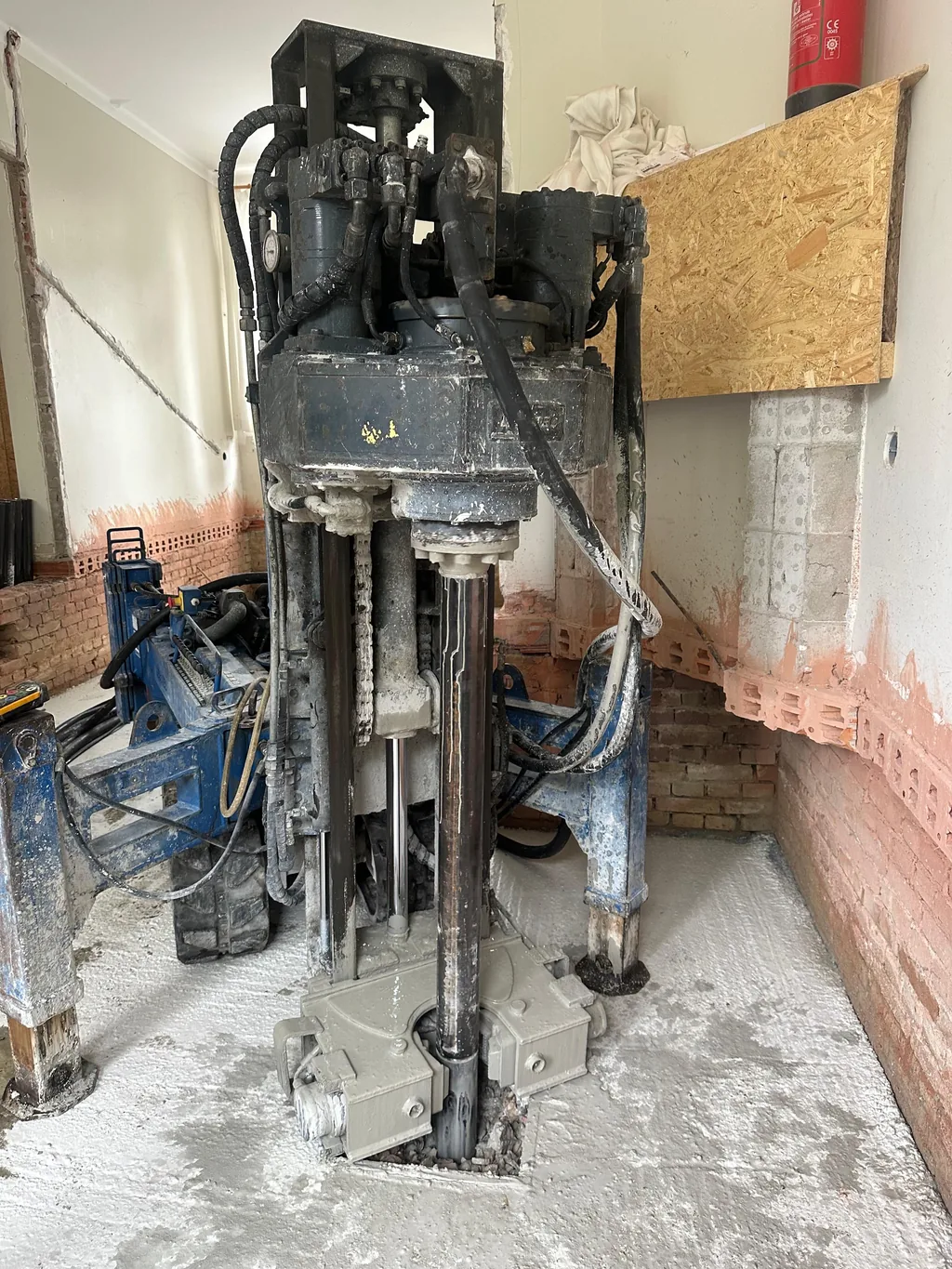

Voor het aanbrengen van schroefinjectiepalen boort of hei je met een compacte hydraulische boor- of hei-installatie de paal het grondoppervlak in. In de praktijk werkt dit als volgt: je plaatst het eerste buisdeel met de schroefpunt op de gewenste locatie, waarna de machine het buisdeel middels een combinatie van rotatie en axiale druk het grondoppervlak induwd. Terwijl de paal verder de grond wordt ingedraaid, wordt continue cementgrout via de holle buis en de opening in de boorpunt geïnjecteerd. Deze grout vervult als smeermiddel tijdens het indraaien de rol, waardoor de grondweerstand sterk wordt gereduceerd en de buis dieper de grond in kunt draaien. Omdat het systeem grondverdringend is, wordt de aanwezige grond volledig opzij gedrukt en niet afgevoerd, hierdoor ontstaan er geen grondontspanning of zettingen rondom de paal
Wanneer het eerste deel bijna helemaal de grond in gedraaid is wordt het volgende stalen buisdeel erin geschroefd. Door standaard schroefdraadverbindingen kunnen delen snel en stevig in elkaar worden geschroefd. Men gaat stuk voor stuk de grond in totdat de paal de juiste diepte of draagkrachtige laag heeft bereikt. Bij een zachte klei- of veenlaag kan de paal relatief snel indraaien, waarbij surplus grout als mantel rondom de buis achterblijft van ongeveer 30-40 mm dik. Bij een hardere zandlaag gaat het indraaien minder snel, hier schrapen de schroefbladen laag voor laag de grond af, terwijl grout intensief met het zand vermengd wordt. Zo ontstaat rond de punt een verbrede groutkolom (een soort verbrede paalpunt) met een diameter die gelijk is aan of groter is dan die van het schroefblad, waardoor de puntdraagkracht toeneemt.
Nadat schroefinjectiepalen zijn geplaatst en de injectie is uitgehard, geven palen de belastingen door aan de grond via zowel de schacht van de paal als de punt. Bovenaan een paal wordt meestal een kopplaat of funderingsvoetje aangebracht als verbinding met het gebouw. Palen kunnen eventueel na het verharden van de injectie aan de paal honder van de grond af worden afgewerkt of gekoppeld aan een funderingsbalk. Door het modulaire schroefsysteem kunnen schroefinjectiepalen in delen over grote afstand horizontaal transportger zijn en ter plekke op grote diepte gemonteerd worden. Zo is het mogelijk te funderen in ruimtes met zeer beperkte werkhoogte – een schroefmachine kan al op hoogtes van ongeveer 2 meter een paal aanbrengen. Daarnaast zijn er compacte machines die door heel smal doorgang van circa 0,7–1,0 m breed kunnen, dus ook inpandig (binnen een gebouw) of in achtertuinen via een steeg funderingspalen kunt plaatsen.
Voordelen van schroefinjectiepalen
Schroefinjectiepalen bieden veel voordelen ten opzichte van traditionele heipalen en andere paalsystemen. Hieronder een overzicht van de belangrijkste pluspunten:
Trillingsvrij funderen
Bij het indraaien van SIP-palen worden vrijwel geen schadelijke trillingen in de ondergrond veroorzaakt. Dit is ideaal voor funderingen in dichtbebouwde stedelijke omgevingen of in de nabijheid van kwetsbare gebouwen, waar vliegbeweeginsfanen tot scheuren of schade zouden kunnen leiden.
Geluidsarm installatieproces
In vergelijking met heien met een valblok is het aanbrengen van schroefinjectiepalen zeer stil. Er wordt niet geheid maar gedraaid, wat het geluidsniveau drastisch reduceert – prettig voor zowel omwonenden als uitvoerders.
Beperkte ruimte voldoende

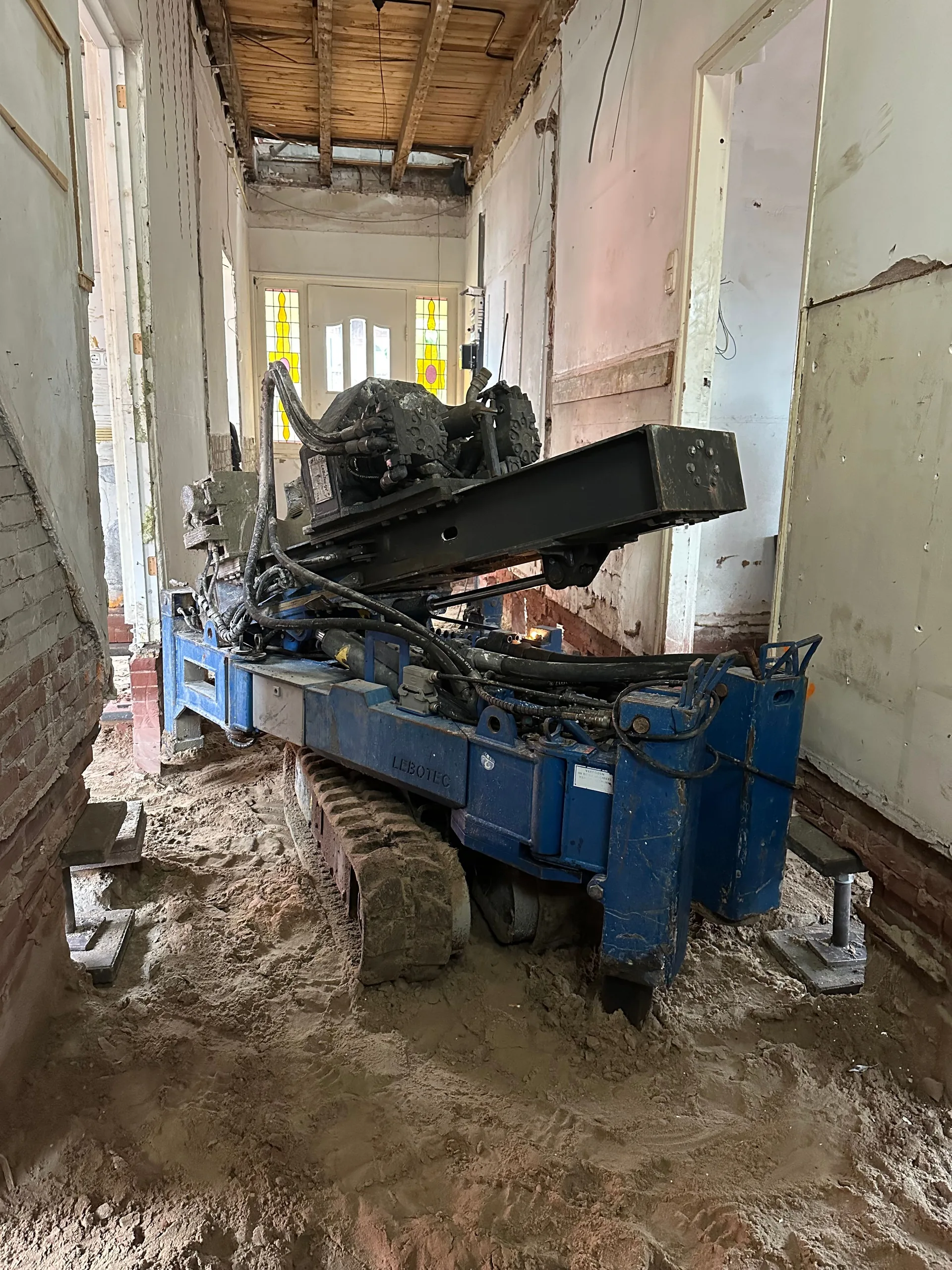

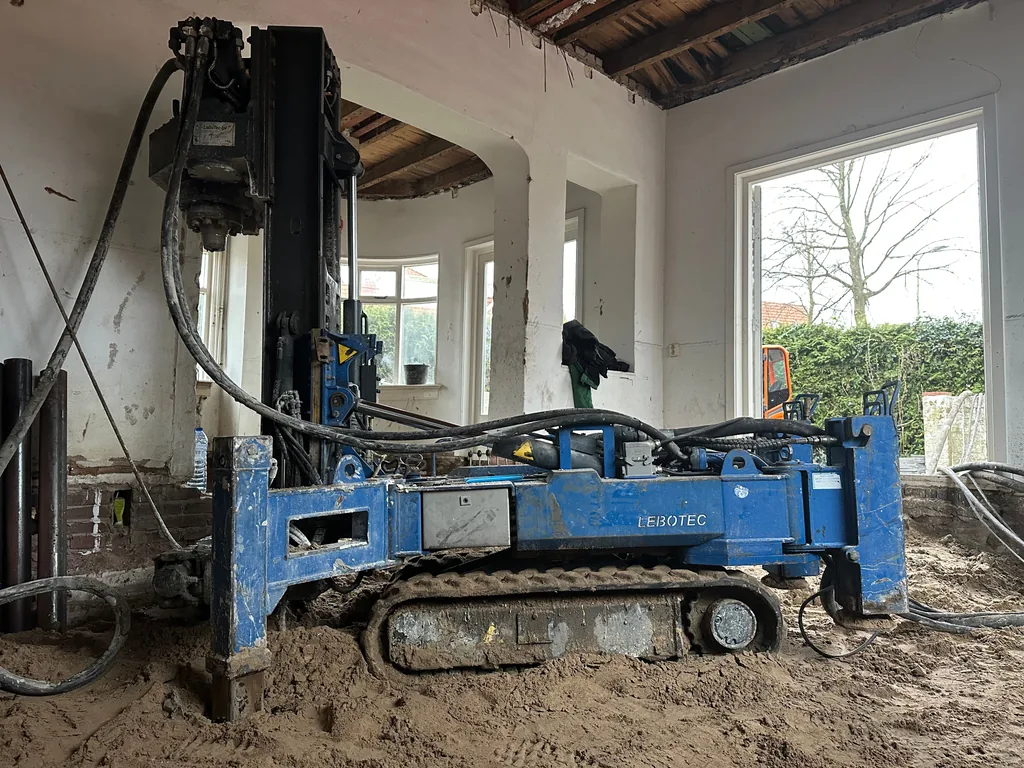

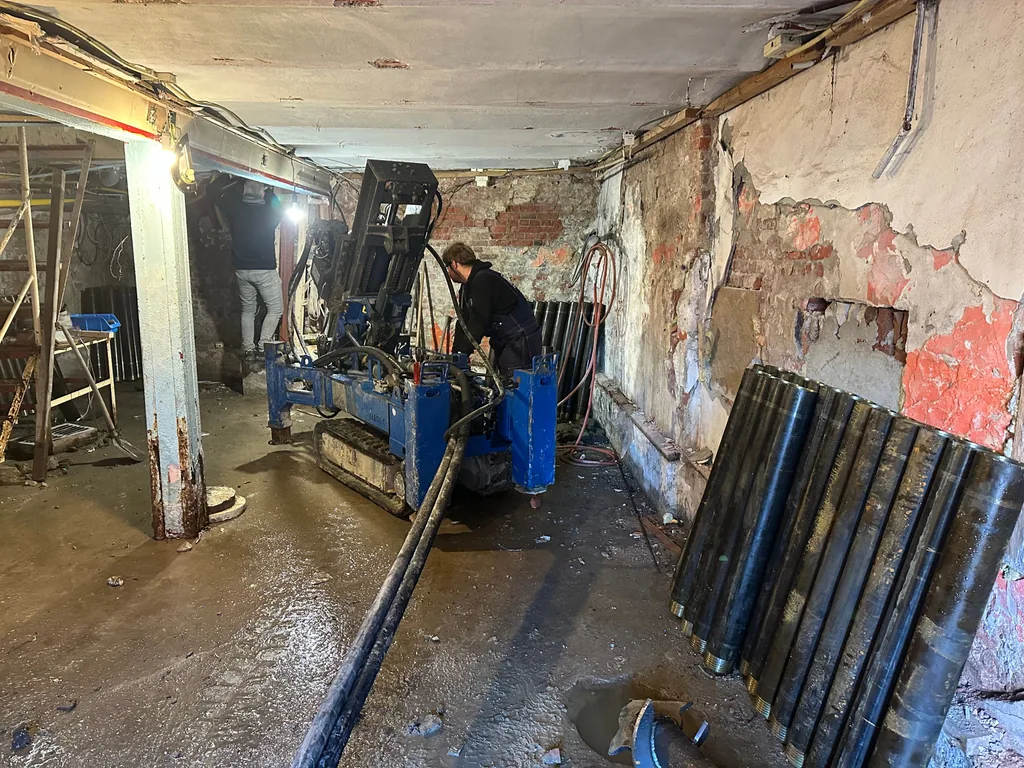

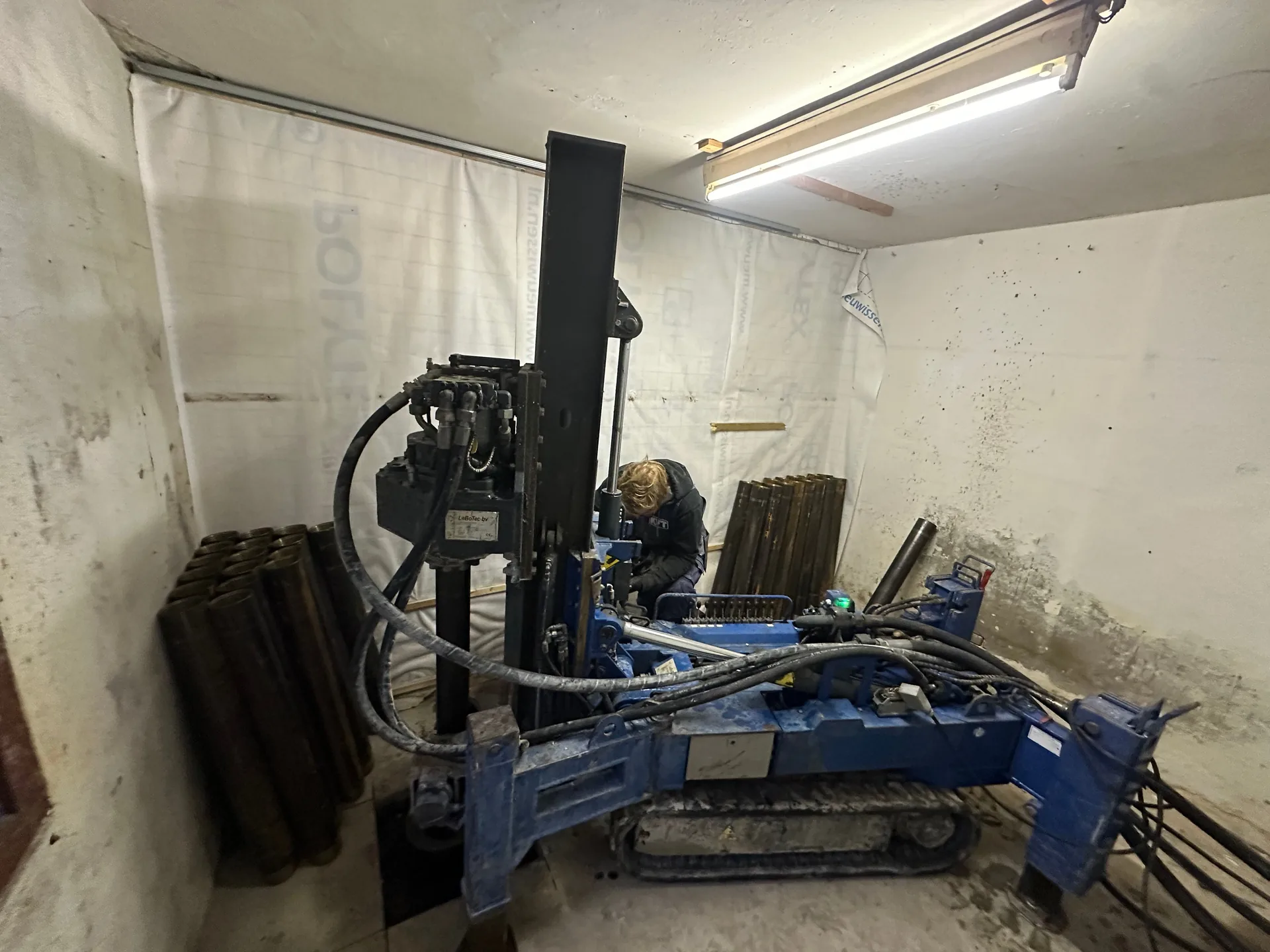

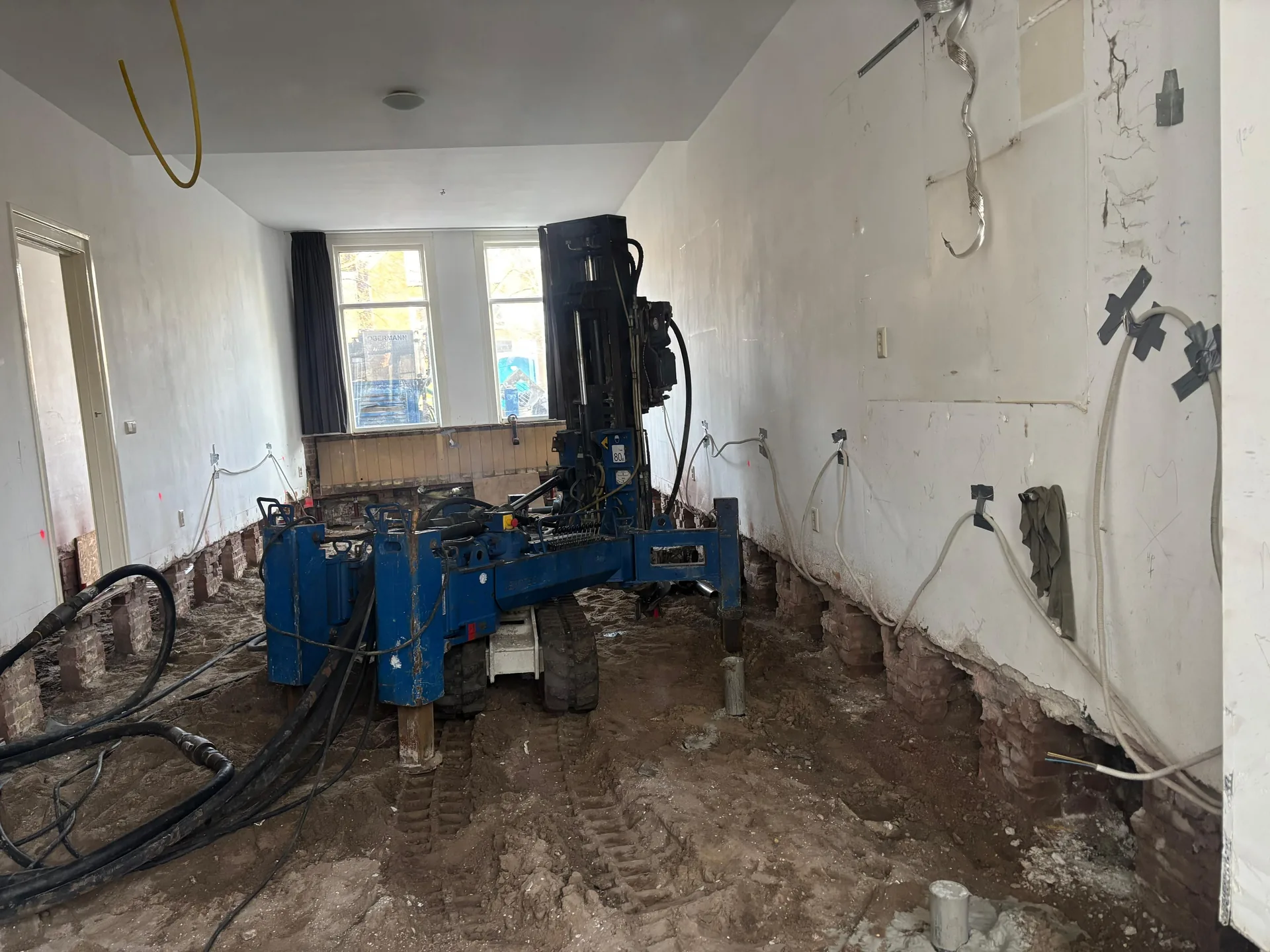

Met kleine, lichte palenrammers kunnen schroefinjectiepalen worden geplaatst. Middels dit alternatief zijn ook moeilijk bereikbare locaties of bouwplaatsen met beperkte werkhoogte geschikt. Dit zijn bijvoorbeeld binnen een bestaand pand of op een smal, stadsperceel. Zelfs inpandig funderen (denk aan kelders en kruipruimten) behoort tot de mogelijkheden.
Grondverdringend systeem
Omdat je met een paal die de grond in verdringt boort en niet met een paal die aarde opboort, blijft de omliggende grond nog steeds goed verdicht. Er wordt immers geen grond afgevoerd en er treed nagenoeg geen zetting of verzakking op rondom de paal. Hierdoor blijft het gebied rondom de paal zeer stabiel en dus ook de omliggende constructies.
Hoge draagkracht
Schroefinjectiepalen kunnen enorme zware lasten dragen. Dit komt doordat de paal bestaat uit een stalen kern die is omgeven met grout. Door de vergrote groutpaalvoet en het verharde groutprofiel beschikt de paal over een hoog draagvermogen en een lange levensduur. Draaglsten van enkele honderden kN zijn zeker mogelijk. Maar per paaldiameter en type grond kan bij het ontwerpen van schroefinjectiepalen zelfs een belastbaarheid van zo’n 3000 kN worden aangehouden.
Flexibel paalsysteem
Je kunt deze bouwpalen bijna in elke gewenste lengte op maat maken. Daarnaast zijn er verschillende diktes en modellen, dus voor elke situatie een geschikt bouwpaal. SIP palen worden daardoor bij lichte bouwwerken in woningen tot zware bouwprojeceten toegepast
Ook voor trekbelastingen
Door hun centrale stalen buis zijn schroefinjectiepalen in staat om zowel drukkrachten als trekkrachten op te vangen. Daardoor zijn ze inzetbaar voor speciale toepassingen, zoals het verankeren van keerwanden, kademuren, masten of andere constructies die van bovenaf belast worden.
Toepassingen van schroefinjectiepalen
Funderingsherstel en renovatie
Aanbouwen en verbouwingen op krappe locaties
Nieuwbouw in stedelijk gebied
Industriële projecten en infrastructuur
Bijzondere toepassingen

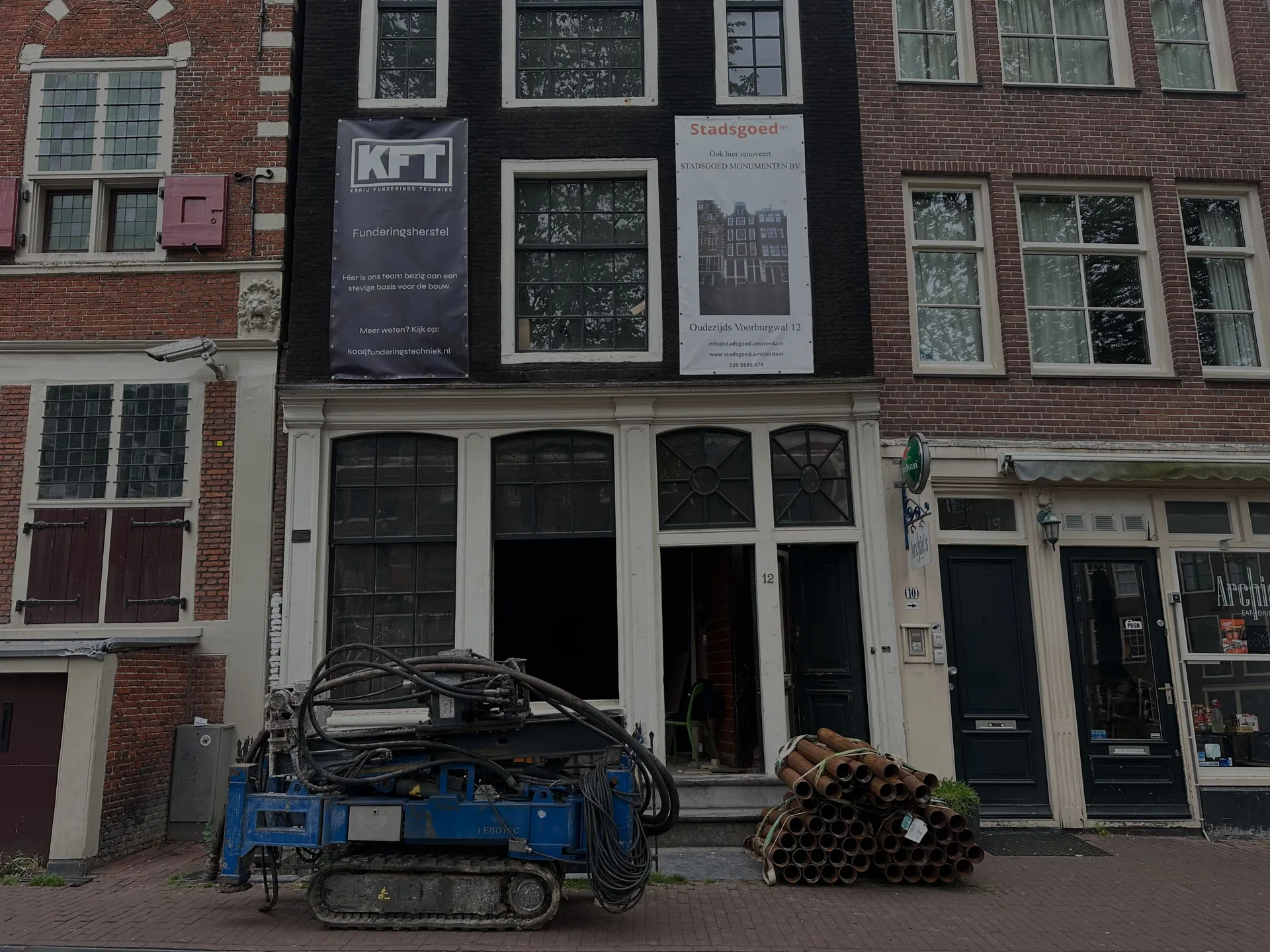

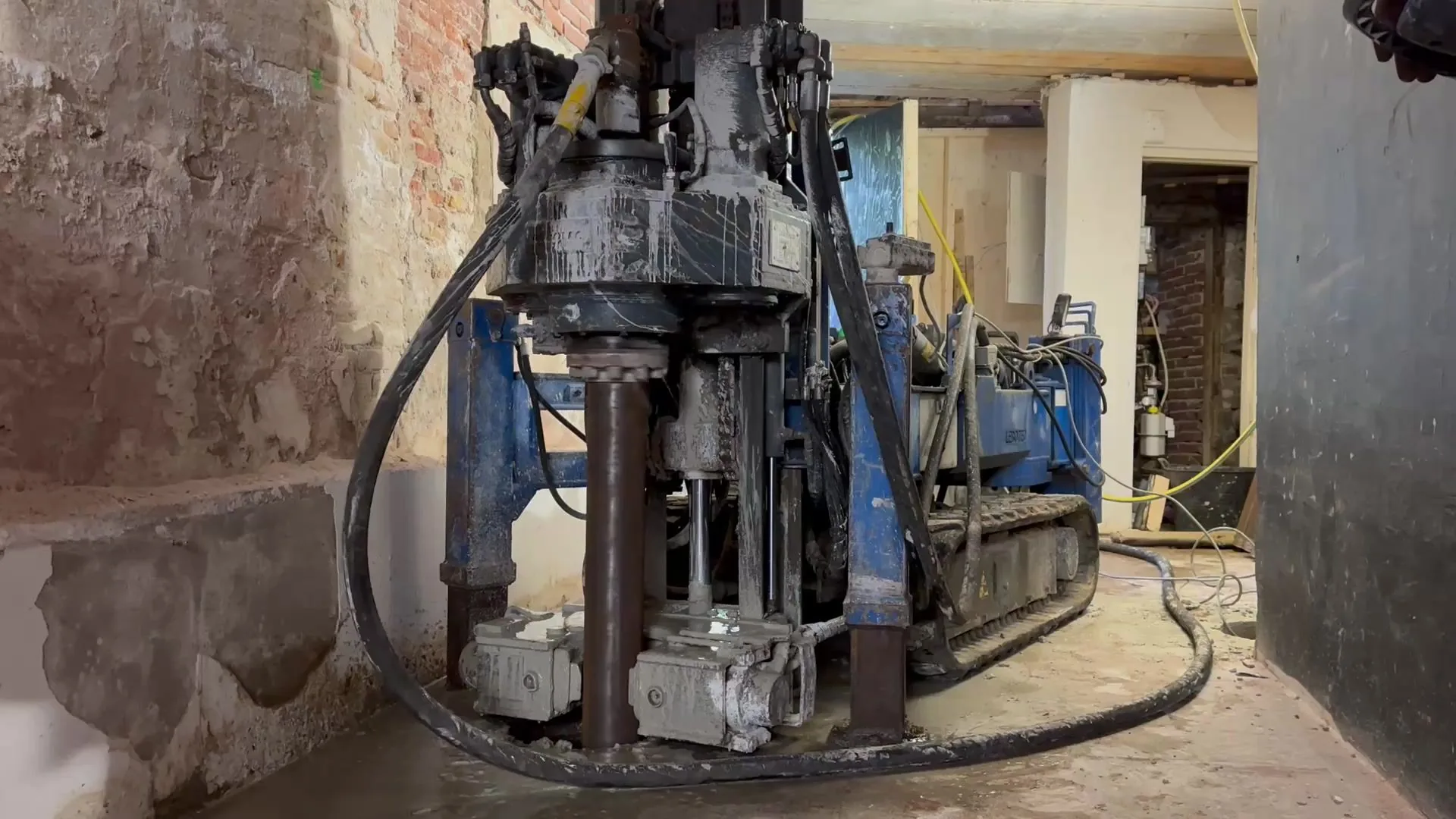

Herstel van de fundering en renovatie. Bij een verzakte of verzwakte fundering van een bestaand pand kunnen schroefinjectiepalen worden bij geplaatst om de constructie te ondersteunen. Omdat ze binnen het pand en zonder trilling aangebracht kunnen worden zijn ze uitermate geschikt voor bijvoorbeeld funderingsherstel onder oude panden, monumenten of in de buurt van andere kwetsbare objecten. Ook bij een renovatie waarbij extra draagvermogen benodigd is (bijvoorbeeld het bouwen van een extra verdieping op een oude fundering) kunnen SIP-palen de bestaande fundering verstevigen

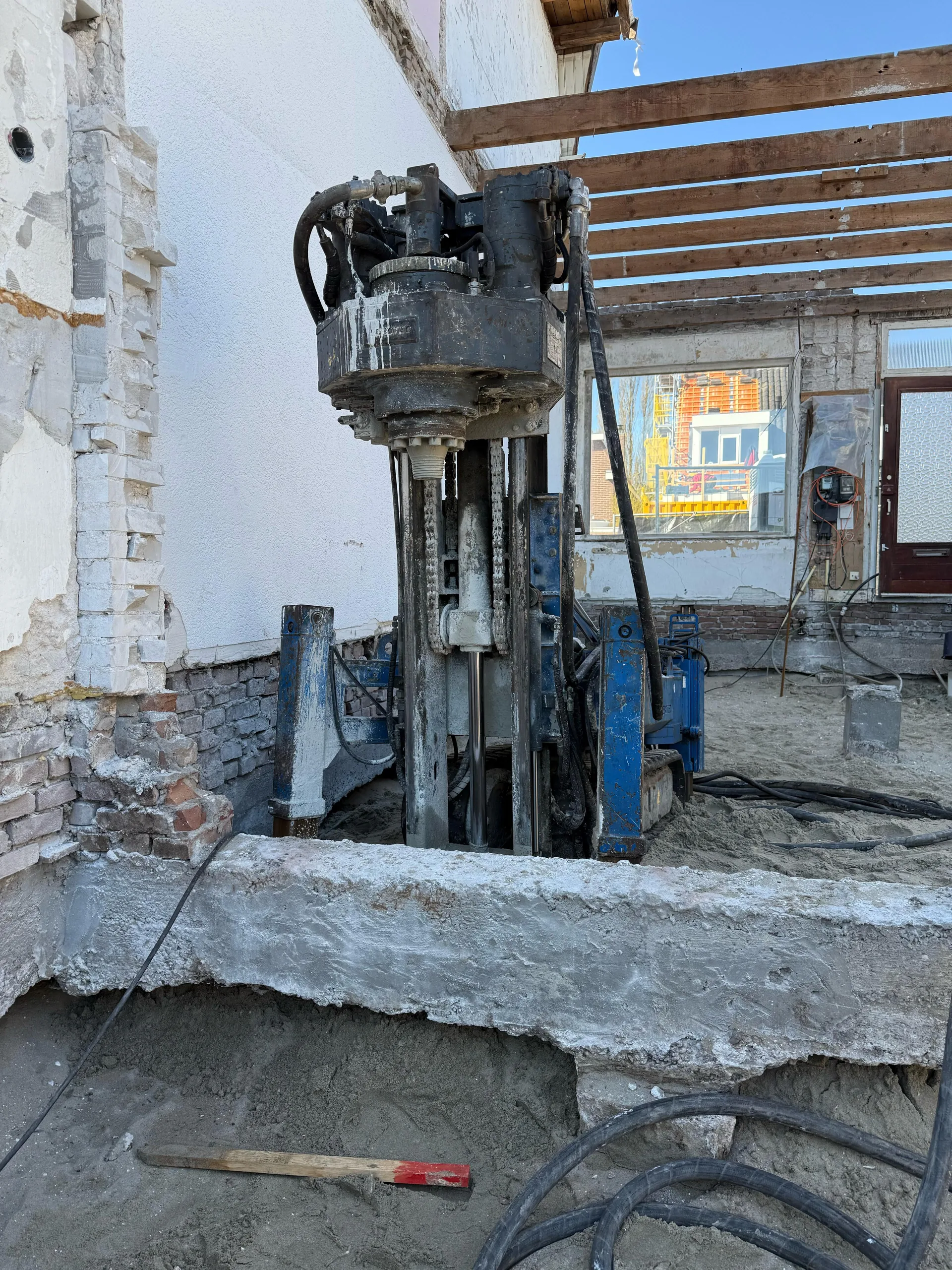

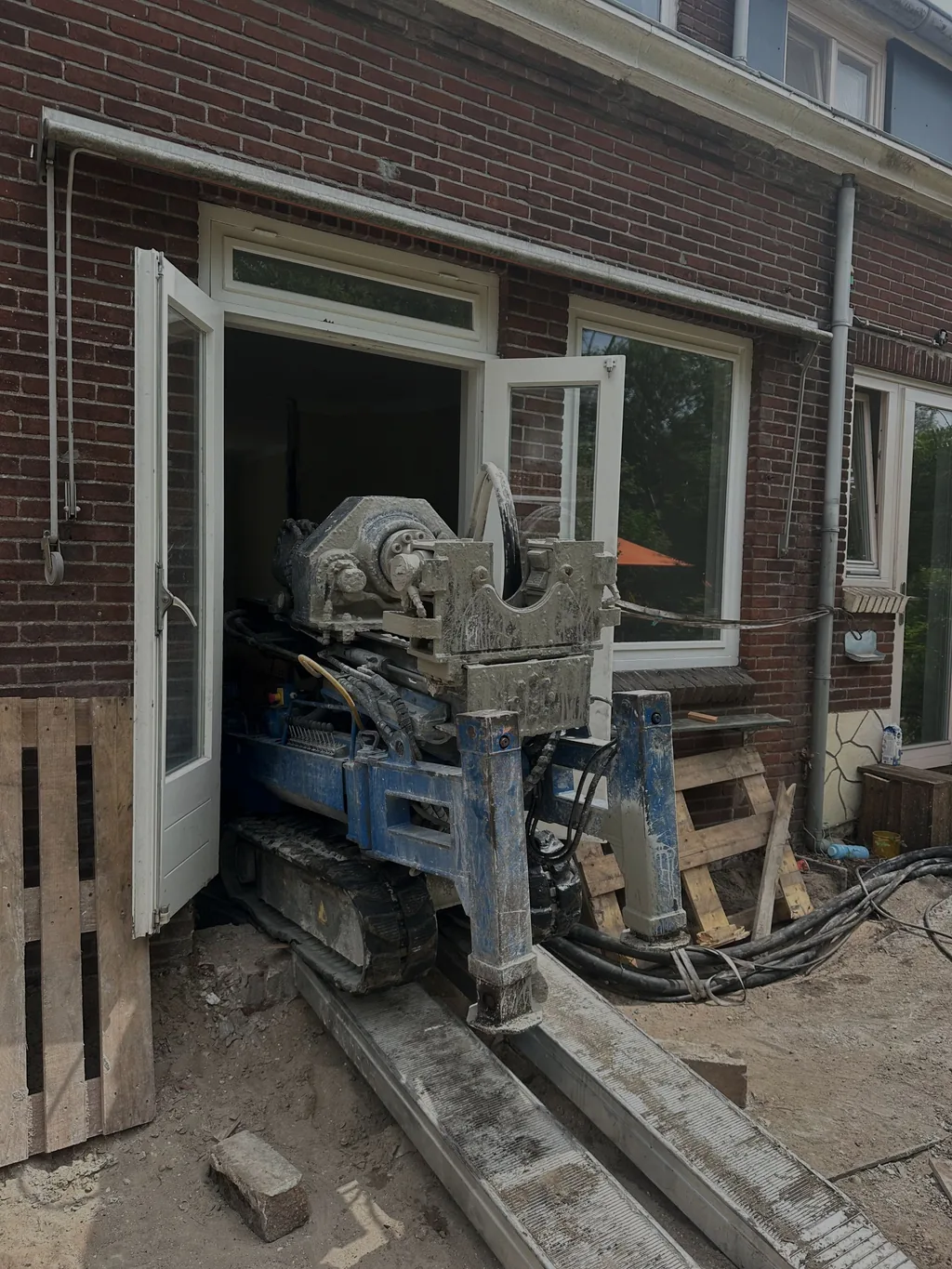

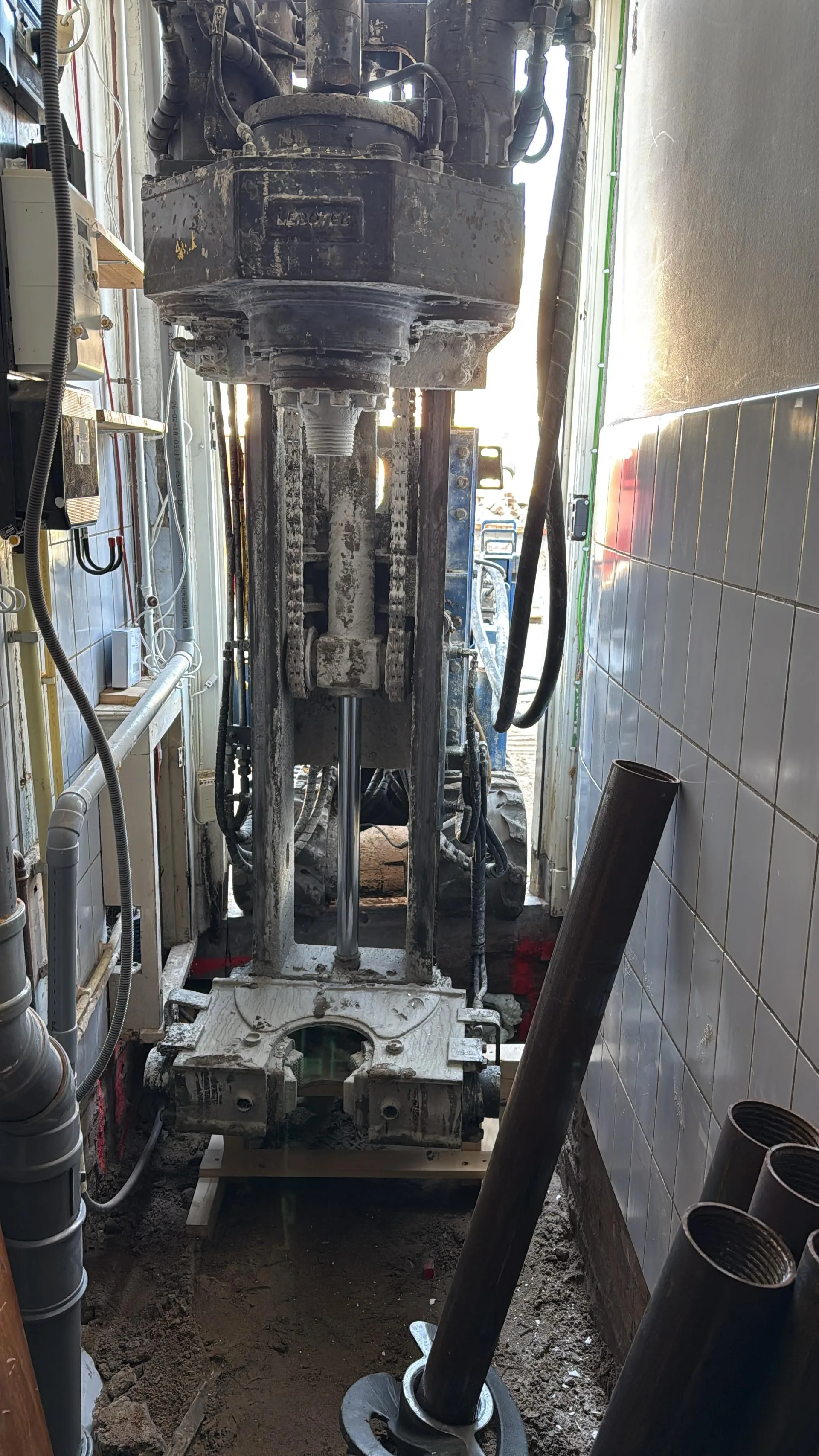

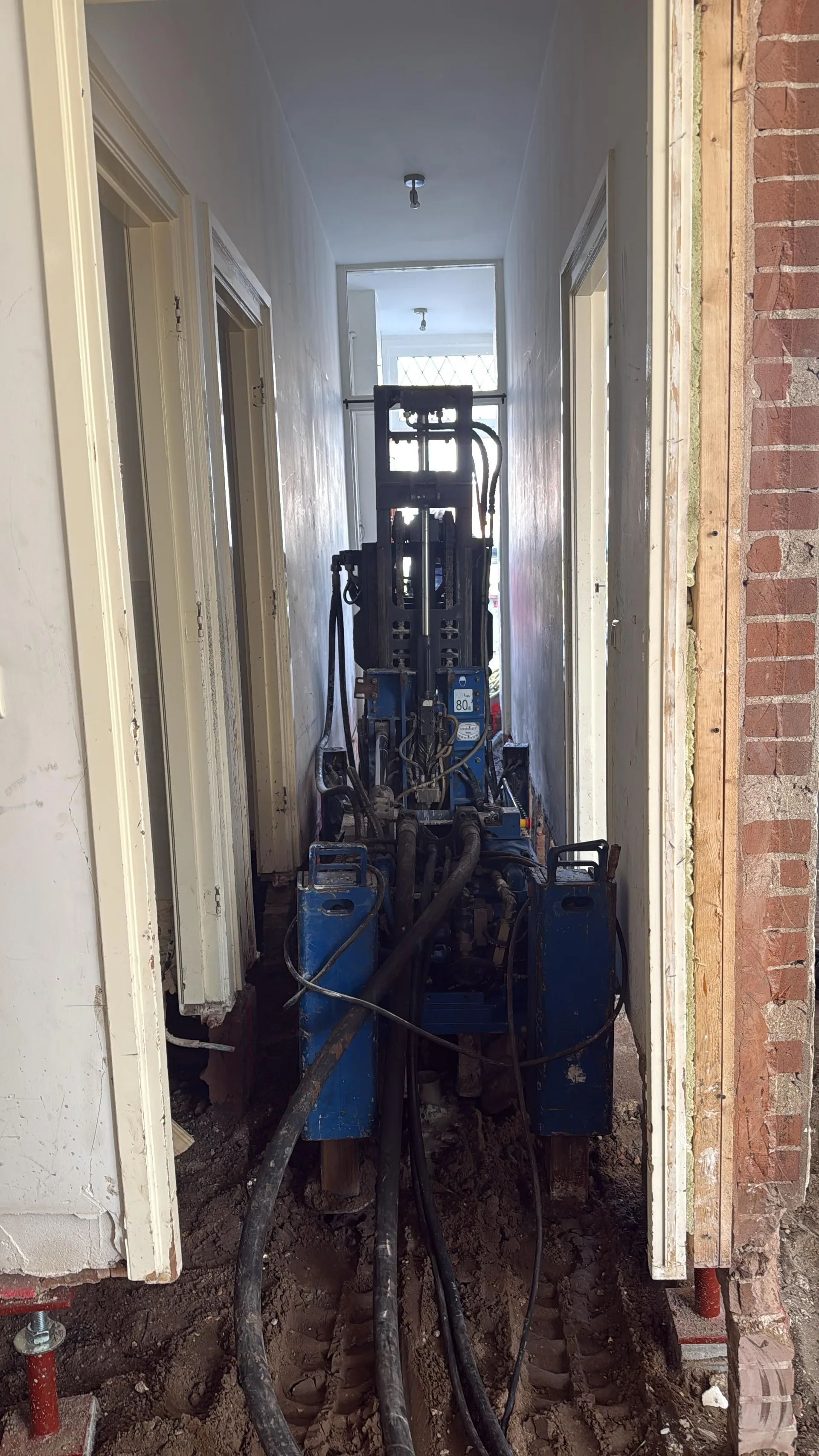

Voor een aanbouw of uitbouw op krappe bouwgrond – bijvoorbeeld een woningaanbouw in de binnenstad – zijn schroefinjectiepalen ideaal. De palen kunnen door smalle toegangen (gangetjes, deuropeningen) en bij lage plafondhoogtes geplaatst worden, waardoor zelfs achterhuizen of inpandige verbouwingen een degelijke fundering kunnen krijgen
Als er in de stad nieuwgebouwd wordt of naast bestaande gebouwen, maar men vreest dat heien overlast zal veroorzaken, kiezen veel bouwers voor trillingsvrije schroefinjectiepalen. Dat kan bijvoorbeeld het geval zijn als men een woning, appartement of utiliteitsbouw wil funderen op een plek waar men de omwonenden niet wil lastigvallen met trillingen, of dicht bij apparatuur die gevoelig is voor trillingen. Met SIP-palen kan ook op moeilijk bereikbare of krappe bouwterreinen toch een goede fundering aangebracht worden
In de (petro)chemische industrie, bij energiecentrales of dicht bij gevoelige infrastructuur (leidingen, spoorbanen) zijn funderingstechnieken die weinig trillen vaak verplicht. Men gebruikt schroefinjectiepalen om machines, opslagtanks, leidingen of andere installaties te funderen zonder het bedrijf of de rest van de omgeving te verstoren. Ook dichtbij waterkeringen of kademuren (waar van trillingen oude constructies kunnen beschadigen) zetten mensen vaak SIP-palen in.
Schroefinjectiepalen kunnen óók worden toegepast voor bijzondere constructies. Bijvoorbeeld fundaties voor masten zoals zendmasten of reclamedragers waarbij krachten in stempel- en trekrichting optreden, machinefundaties waarover zo min mogelijk trilling mag worden overgedragen of situaties met archeologische bodemvondsten en dus grondverstoring zoveel mogelijk moet worden vermeden. Door draagvermogen te combineren met trillingsvrij indraaien bieden schroefinjectiepalen hier een unieke oplossing.
Overal waar zware funderingen in moeilijke grond moeten worden aangelegd is schroefinjectiepaal dé oplossing. Terwijl deze funderingspalen juist in krappe of gevoelige bouwomgevingen een solide, betrouwbare basis bieden. Het is dan ook niet zo gek dat men dit productieproces steeds vaker kiest in binnenstedelijk bouw en bij renovatie van gebouwen.
Technische specificaties en afmetingen
Afmetingen
Schroefinjectiepalen worden gemaakt in verschillende diameters en lengtes. De meest gangbare buisdiameters van SIP-palen zijn Ø 88,9, Ø 114,3, Ø 139,7, Ø 168,3, Ø 219,1, Ø 273 en Ø 323 mm. Bij deze buisdiameters hoort vaak een iets grotere groutdiameter/steeldiameter (bijv. voor een Ø 168 mm buis is dat ca. Ø 250 mm groutschacht) en dus ook een bredere paalvoet met schroefblad (bijv. ca. Ø 350–550 mm). De paallengtes per segment zijn meestal ca. 1,0 à 1,2 m standaard, zo is bijvoorbeeld 1060 mm een veelgebruikte paallengte per segment. Daarvan is normaal gesproken ca. 60 mm schroefdraadverbinding, zodat de effectieve lengte 1,00 m is. Door paallengtes te koppelen ligt de maximale totale lengte in principe niet vast – in de praktijk gaat het meestal om ca. 20 à 25 m diep – met uitzonderlijke projecten eventueel nog dieper, afhankelijk van de ondergrond en de beschikbare uitvoering.
Materiaal
De stalen buizen van schroefinjectiepalen zijn meestal van hoogwaardige staalkwaliteit
Soms iets dunner (gemiddeld ca 6 mm of in ieder geval niet dikker afhankelijk van de fabrikant en toepassing. Hoe dikker, hoe extra stijfheid en ruimte voor een hogere belasting door buig- of dwarskracht, echter vrijwel geen invloed op de draagkracht ofwel belastbaarheid van de paal, die voornamelijk wordt bepaald door de diameter en alternatief mantel).
De schroefdraadverbindingen mogen recht of conisch zijn, afhankelijk van het systeem. Het belangrijkste is echter dat ze betrouwbaar de krachten overbrengen en het tegelijk mogelijk maken om de segmenten snel aaneen te koppelen.
Draagvermogen
SIP-palen kunnen een hoge draagkracht hebben, maar dat is per project verschillend. Afhankelijk van de paaldiameter, de grondsoort en de paallengte kan een schroefinjectiepaal meer of minder draagkracht bieden. In het algemeen kunnen schroefinjectiepalen heel veel dragen. Onder gunstige omstandigheden (bijvoorbeeld in een stevige zandlaag en met een grote diameter) zijn draagvermogens van enkele duizenden kiloNewtons te behalen. In de praktijk betekent dit dat SIP-palen zowel voor lichte bouw als zware bouw kunnen worden toegepast. Hierbij wordt er wel vanuit gegaan dat de paalopstelling hiervoor geschikt is. Drukbelastingen en trekbelastingen zijn hier in meegenomen. Voor drukbelastingen is dit het gewicht van de bouwconstructie en voor trekbelastingen zijn dit opwaartse krachten of het geval dat de paal als verankering wordt gebruikt. Door middel van een statische opslag of een berekening door de constructeur wordt getoetst of de benodigde paalcapaciteit wordt gehaald.
Samengevat
Schroefinjectiepalen zijn ronde stalen buispalen die in verschillende diameters en lengtes door het koppelen op diepte worden ingetrokken. Een funderingsspecialist kan met standaard kaders en materialen voor elk project de juiste paaldiameter en lengte kiezen om de benodigde draagkracht te bereiken.
Kosten van schroefinjectiepalen
Wat kost een schroefinjectiepaal? De kosten voor schroefinjectiepalen lopen soms erg uiteen. Dat is natuurlijk helemaal afhankelijk van het project. Belangrijke factoren die de prijs beïnvloeden zijn: hoeveel palen nodig zijn, de lengte (diepte) van de palen, de gekozen diameter, de grondconditie en de bereikbaarheid van de bouwlocatie. In het algemeen liggen de kosten per paal meestal hoger dan voor normale heipalen, omdat het aanbrengen van een schroefinjectiepaal een meer bewerkelijkere manier van werken is (boren zonder trilling kost meer tijd en vereisen groutinjectie). Maar meestal is er geen andere oplossing als er geen trilling mag ontstaan, dan is de meerprijs er een voor het behoud van het omliggende pand.
Voor een ruwe indicatie kan men stellen dat schroefinjectiepalen per strekkende meter enkele honderden euro’s kosten, maar het is erg grof om op die manier prijs te maken; voor een echte prijs moet je een deskundige laten rekenen. Daarbij drukken ook materiaalkosten (staal en (onder)grondvervanging), transport en eventuele vooraf te doen werkzaamheden op de kostprijs. Soms is het dan zelfs voordeliger om heipalen in de traditionele zin van het woord te gebruiken als dat kan, want meestal is heien goedkoper. Als echter trillingsvrij gefundeerd moet worden, zijn de extra kosten van de SIP-palen meestal ruimschoots waard als je geen schade aan omgeving en overlast wilt veroorzaken.
Omdat ieder project zijn eigen kenmerken heeft, is het altijd verstandig een vrijblijvende offerte aan te vragen bij een funderingsspecialist. Op basis van bodemonderzoek (sonderingsrapport) en de bouwplannen kunnen zij een voorstel doen met het paaltype dat benodigd is, het aantal palen en de daarbij horende kosten. Veel van deze funderingsbedrijven hebben al wel een prijsindicatie of een rekenhulp online staan, maar uiteindelijk geeft een offerte op maat de beste duidelijkheid over de werkelijke prijs voor úw project.
Schroefinjectiepalen laten plaatsen
Bent u van plan om schroefinjectiepalen toe te passen voor uw eigen bouwproject of voor het herstellen van een verzakte fundering? Schakel dan op tijd een ervaren funderingsbedrijf of heispecialist in. Een expert kan de situatie ter plaatse beoordelen en een passend funderingsontwerp maken, vaak in overleg met een constructeur. Hierbij wordt gekeken of schroefinjectiepalen de beste keuze zijn, zo ja welk type en in welke uitvoering. U krijgt dan een passend advies en een offerte van het te maken werk en bijbehorende kosten.
Bij het selecteren van een funderingsspecialist is het nuttig te controleren of deze al eerder trillingsvrij heeft gefundeerd en of hij beschikt over de juiste certificaten (bijvoorbeeld het KOMO keur voor funderingspalen). Laat je gerust projecten tonen waar deze partij eerder heeft gewerkt – denk aan klussen in funderingsherstel of nieuwbouw waarbij schroefinjectiepalen succesvol zijn toegepast. Een gerespecteerd bedrijf zal je volledig informeren over wat er zoal bij de plaatsing van SIP-palen komt kijken en op welke wijze zij de kwaliteit bewaken (zoals het controleren van het groutmengsel, het meten van de paal tijdens het aanbrengen, enz.).
Schroefinjectiepalen zijn een moderne en krachtige funderingstechniek voor als traditioneel geheid niet meer kan. Omdat ze trillings- en geluidarm worden ingebracht en bovendien een hoge draagkracht bezitten zijn ze bij uitstek geschikt voor gebruik in woonwijk en andere gevoelige gebieden. Met een goede voorbereiding en de juiste mensen aan uw zijde maakt u met schroefinjectiepalen uw fundering veiliger én steviger terwijl aan alle eisen wordt voldaan en de omgeving ontzien wordt. Heeft u vragen of wilt u een offerte ontvangen, neem dan gerust contact met ons op – zo bent u verzekerd van een succesvol (ver)bouwproject met een fundament dat staat als een huis.
