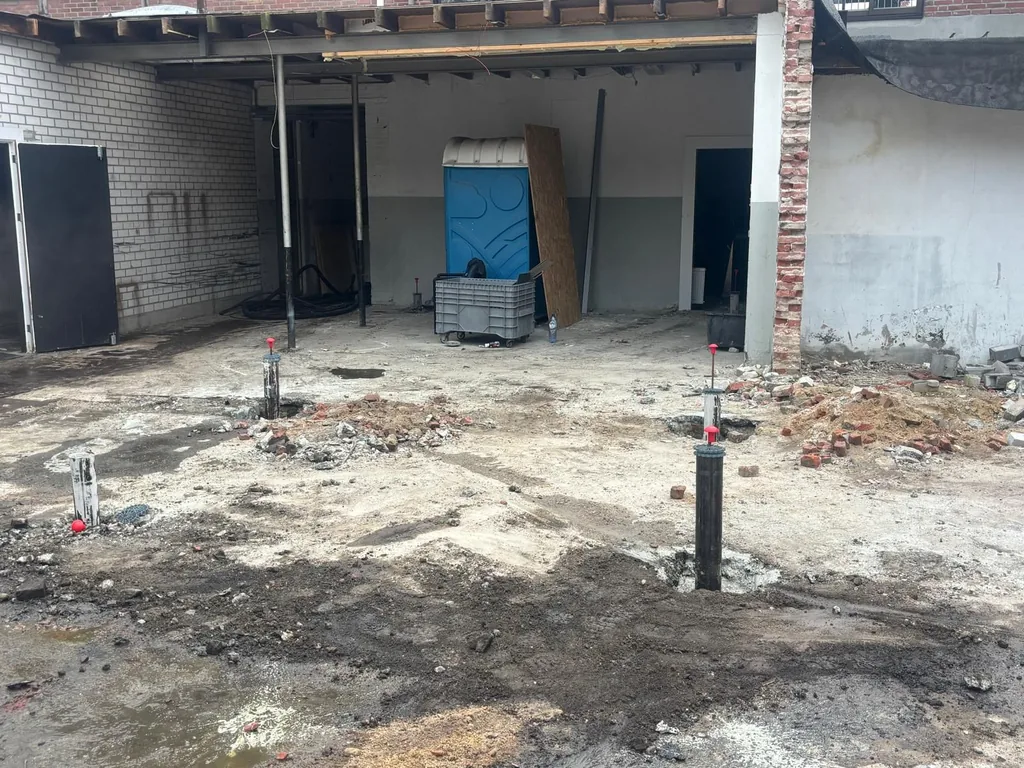

Voor de bouw van 7 appartementen in Helmond hebben wij 13 schroefinjectiepalen geplaatst. Een deel daarvan brachten we inpandig aan, in krappe ruimtes binnen het bestaande pand. De overige palen zitten op het aangrenzende binnenplein. Zowel binnen als op het plein komen straks de nieuwe appartementen, dus de fundering loopt dwars door het bestaande gebouw en het buitenterrein heen.
Wat we hebben aangebracht
| Onderdeel | Gegevens |
|---|---|
| Aantal | 13 stuks |
| Diameter | Ø 114 mm |
| Wanddikte | 10 mm |
| Lengte | 10 en 10,5 meter |
| Locatie | Helmond |
| Toepassing | fundering 7 appartementen |
We werken hier met twee paallengtes. De lengte stemmen we af op de diepte van de draagkrachtige laag, die per fundatiepunt kan verschillen.
Inpandig en buiten, met één compacte stelling

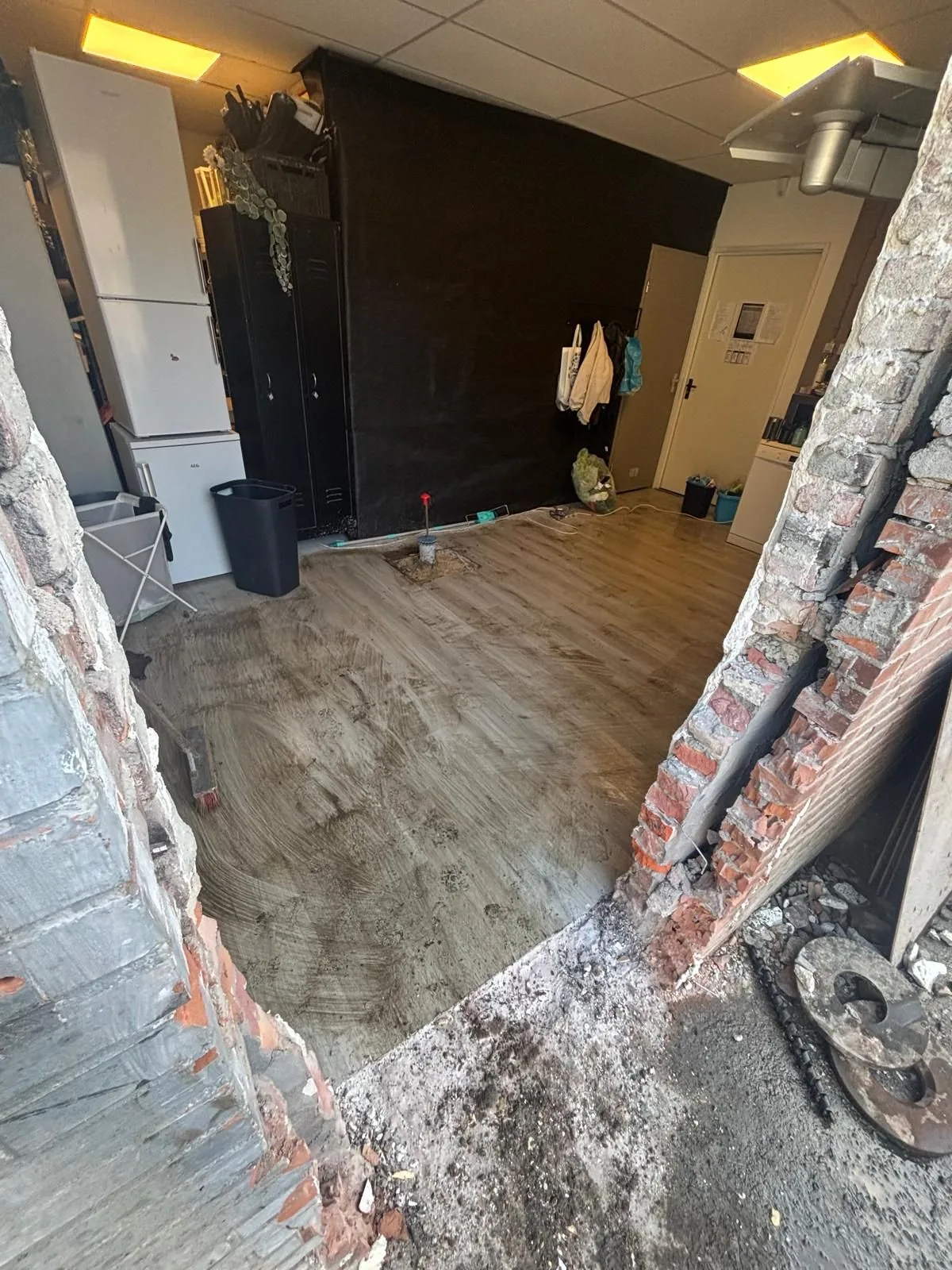

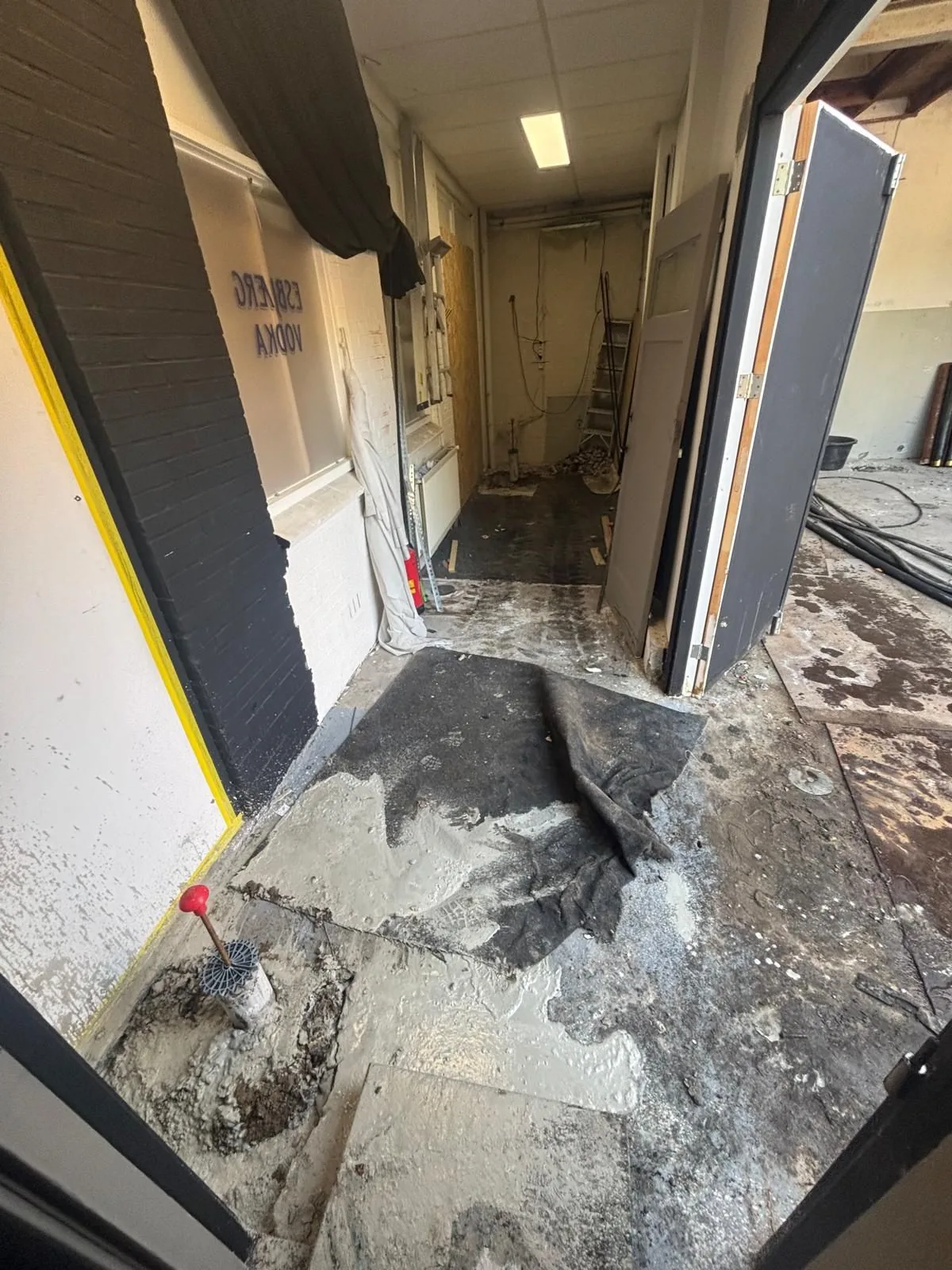

Het bijzondere aan dit project is de combinatie van binnen en buiten werken, terwijl overal hetzelfde eindresultaat komt: appartementen. Een aantal palen moest inpandig de grond in, in ruimtes waar nauwelijks bewegingsruimte is. Daarom hebben we dit project uitgevoerd met onze LBT 1.4-boorstelling. Die is compact genoeg om binnendoor te werken en door smalle openingen te komen, en tegelijk krachtig genoeg om de palen op diepte te brengen. Met dezelfde stelling zetten we de palen op het binnenplein.
Waarom schroefinjectiepalen?
De stalen buispaal wordt de grond in geschroefd in plaats van geheid. Daarbij voeren we groutmortel onder druk mee, die zich rond de paalschacht met de grond vermengt. Voor een klus die deels binnen een bestaand pand plaatsvindt, is dat een goede keuze:
- Trillingsarm en relatief geluidsarm. Belangrijk als je binnen een bestaand gebouw en tussen bebouwing werkt.
- Grondverdringend. Er komt nauwelijks grond vrij, wat scheelt in afvoer en overlast.
- Hoog draagvermogen. Door de groutinjectie ontstaat een goede schachtwrijving, ook bij de slanke Ø 114 mm-paal.
- Compact materieel. De LBT 1.4-boorstelling komt op plekken waar grotere machines simpelweg niet bij kunnen.
Vervolg
Met alle 13 palen op hun plek ligt er een solide basis. Op een later moment komen we terug om de palen op hoogte af te werken en de kopplaten te plaatsen. Daarna kan de bouw van de 7 appartementen verder, zowel in het bestaande pand als op het binnenplein.
Benieuwd wat schroefinjectiepalen voor uw bouwplannen kunnen betekenen? Neem gerust contact met ons op.
