Hoe werkt het boren van funderingspalen?
Het klinkt eenvoudiger dan het is: de paal wordt de grond in gedraaid. Wat er onder de grond gebeurt, bepaalt of de paal straks draagt.
1. Uitzetten
De paalposities worden op de werkplek uitgezet volgens het paalplan van de constructeur. Bij inpandig werk gebeurt dat vaak nadat de vloer eruit is, met maatvoering vanaf de bestaande muren.
2. Het eerste segment indraaien
Het onderste buisdeel heeft een schroefpunt. De boorstelling zet er rotatie en neerwaartse druk op, en de buis gaat draaiend de grond in. Er valt niets, er slaat niets: de energie gaat als draaimoment de paal in.
3. Grout mee naar beneden
Door de holle buis wordt tegelijk cementgrout geïnjecteerd, dat via een opening in de punt naar buiten komt. Het grout doet twee dingen. Tijdens het boren werkt het als smeermiddel en verlaagt het de grondweerstand, zodat de paal dieper komt. En het blijft achter als mantel rond de buis, met onder de punt een verbrede groutvoet.
4. Segment voor segment verder
Zit een buisdeel bijna in de grond, dan komt het volgende erop. Bij de compacte machine gebeurt dat met een schroefdraadverbinding, bij de grotere met een lasverbinding. Zo gaat de paal stuk voor stuk verder tot de draagkrachtige laag.
5. Afwerken
Op diepte wordt de paal op hoogte afgewerkt, meestal met een kopplaat of funderingsvoet die de verbinding met de constructie maakt. Van elk project leveren wij een boorstaat aan opdrachtgever en constructeur, waarin de uitvoeringsgegevens per paal zijn gespecificeerd.
Boren of heien: wat is het verschil?
Het verschil zit niet in de sterkte van de fundering. Het draagvermogen volgt bij allebei uit dezelfde paalberekening conform NEN 9997-1. Het verschil zit in wat de omgeving ervan merkt, en in waar de machine bij kan.
| Funderingspalen boren | Funderingspalen heien | |
|---|---|---|
| Krachtoverdracht | Rotatie en druk | Vallend gewicht |
| Trillingen | Trillingsvrij | Trillingsarm tot fors, afhankelijk van de methode |
| Geluid | Alleen machinegeluid | Klappen, bij inwendig heien gedempt |
| Inpandig mogelijk | Ja, vanaf 2,2 m werkhoogte | Soms, met korte segmenten |
| Snelheid | Lager per paal | Hoger per paal |
| Kosten per paal | Hoger | Lager |
| Bijkomende maatregelen | Meestal geen trillingsmeting nodig | Vaak vooropname en trillingsmeting |
Kort gezegd: heien is per paal goedkoper, boren voorkomt de kosten en de discussies die trillingen met zich meebrengen. Staat er een kwetsbaar pand naast, of moet het werk binnen gebeuren, dan valt die afweging bijna altijd uit naar boren. Is de omgeving ruim en niet kwetsbaar, dan is trillingsarm heien met een stalen buispaal vaak de nuchtere keuze.
Welke palen boort KFT?
Wij boren twee paaltypes, allebei grondverdringend en allebei trillingsvrij.
- Schroefinjectiepalen in Ø 88,9, Ø 114, Ø 139, Ø 168, Ø 219, Ø 273 en Ø 323 mm, in wanddiktes van 6,3, 8,0 en 10 mm (Ø 88,9 mm standaard 10 mm). Een stalen buis met schroefpunt en een groutmantel, opgebouwd uit korte segmenten. Dit is het systeem voor krappe ruimtes: inpandig, in een kelder of kruipruimte, en bij een lage werkhoogte.
- Casing draaipalen in Ø 139, Ø 168, Ø 219, Ø 273 en Ø 323 mm, met of zonder groutinjectie (CDGI). Een dikwandige stalen buis die na plaatsing met beton en wapening wordt gevuld. Dit is het systeem voor hoge lasten op een terrein waar ruimte is.
De paaldiepte loopt bij allebei van 3 tot 25+ meter, afhankelijk van de locatie en de grondopbouw. Welk type, welke diameter en hoeveel palen uw werk nodig heeft, volgt uit de sondering en de berekening. Een overzicht van alle paaltypes naast elkaar staat op de pagina over boorpalen.
De boorstellingen: LBT 1.4 en LBT 2.5
Wij werken met eigen machines. Dat scheelt in planning, maar vooral in wat er mogelijk is: wij weten precies waar onze stellingen wel en niet bij kunnen.
LBT 1.4: de machine die naar binnen gaat
De LBT 1.4 is de compacte stelling. Hij werkt vanaf een werkhoogte van 2,2 meter en past door een doorgang van 0,80 meter breed. Daarmee komt hij door een gang, een tuindeur en een kelderluik. De palen bestaan uit schroefdraadbuizen van 1060 mm, waarvan 60 mm schroefdraad, dus effectief een meter per segment. Diameters: Ø 88,9 tot Ø 168 mm.
Ø 88,9 mm is de enige maat die alleen met deze stelling kan worden gemaakt; bij de andere maten kan de LBT 2.5 het ook, en geeft de werkruimte de doorslag.
Dit is de machine waarmee wij inpandig funderingsherstel doen, en waarmee in Amsterdam een boorstelling via het raam naar binnen is gebracht.

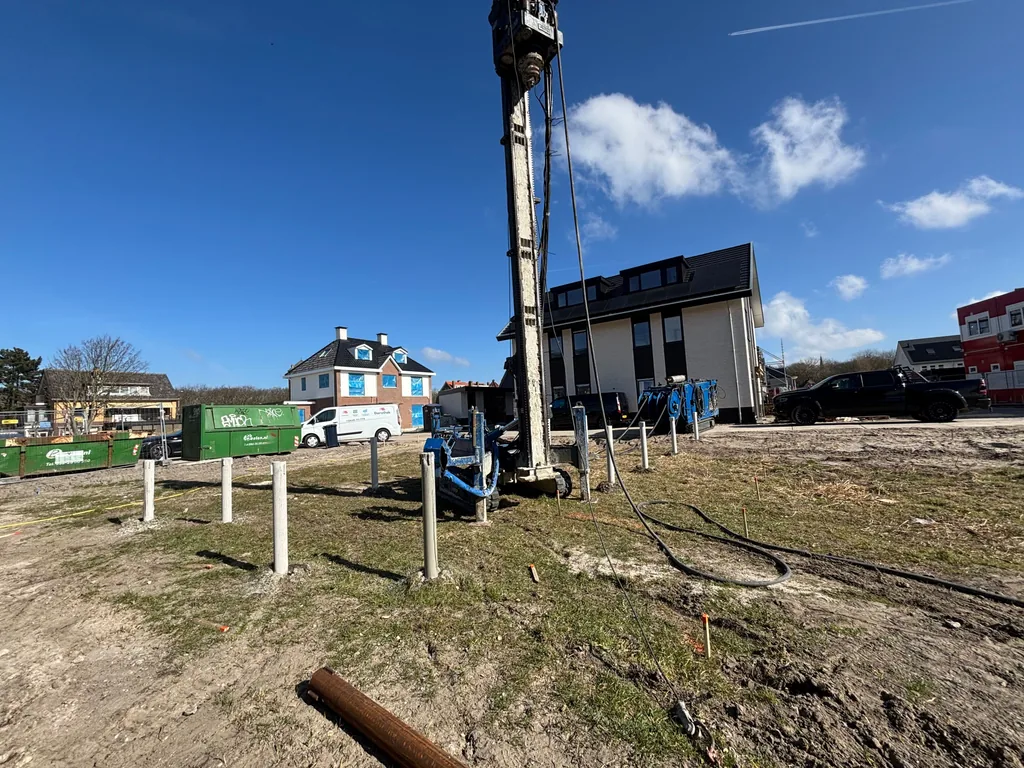

LBT 2.5: de machine voor de grotere maten
De LBT 2.5 heeft vrije werkhoogte en vrije werkbreedte nodig en boort daarvoor door tot Ø 323 mm. Hij is inzetbaar vanaf Ø 114 mm, dus het bereik overlapt grotendeels met dat van de LBT 1.4; alleen de Ø 88,9 mm valt erbuiten. De segmenten lopen van 1 tot 6 meter, afhankelijk van het project. Deze stelling zetten wij in op bouwkavels, bedrijfsterreinen en binnenstedelijke locaties waar de machine gewoon kan staan.
Welke machine komt er?
Meestal is dat een kwestie van ruimte, niet van diameter. Alleen bij Ø 88,9 mm ligt het vast: dat kan alleen de LBT 1.4. Vanaf Ø 219 mm is het altijd de LBT 2.5. Bij Ø 114, Ø 139 en Ø 168 mm kunnen beide stellingen uit de voeten, en geeft de werkplek de doorslag: moet het inpandig of onder een lage hoogte, dan komt de LBT 1.4; is er ruimte, dan gaat de LBT 2.5 erop omdat die met langere segmenten sneller werkt. Stuur bij uw aanvraag een foto van de werkplek mee en de situatietekening; dan zeggen wij vooraf welke machine erop gaat en wat daarvoor nodig is aan bereikbaarheid.
Obstakels in de grond
Op plekken waar eerder is gebouwd, zit er regelmatig iets in de weg precies waar een paal moet komen: beton, een oude fundering, een kelderwand of puin. Dat hoeft het boren niet te blokkeren. Met rollerbiten vergruizen wij het obstakel ter plekke, waarna de paal gewoon op positie gaat. Er hoeft geen bouwput omheen te worden gegraven.
Waar wij funderingspalen boren
Kaaij Funderingstechniek zit in Broek op Langedijk. Vanuit Noord-Holland zijn wij snel in Alkmaar, Heerhugowaard, de Zaanstreek, Haarlem en Amsterdam. Voor grotere werken rijden wij door heel Nederland, en wij boren ook in Vlaanderen (België) en in het Duitse grensgebied.
Bekijk het overzicht van projecten om te zien waar wij hebben geboord en onder wat voor omstandigheden, of kijk per regio bij funderingswerk in Noord-Holland, Zuid-Holland en Noord-Brabant.
Funderingspalen laten boren door KFT
Wij zijn VCA**-gecertificeerd en hebben meer dan 15 jaar ervaring met dit werk. Het paalwerk voeren wij zelf uit, met eigen machinisten en eigen stellingen.
Een goede offerte begint bij de gegevens: het sonderingsrapport, het paalplan en de statische berekening. Heeft u die nog niet, dan leggen wij uit wat u nodig heeft voordat het werk kan starten. Via offerte aanvragen ontvangt u een prijs voor uw project.
