Wat industriële funderingen anders maakt
Een fundering onder een woning en een fundering onder een productiemachine of magazijn werken volgens hetzelfde principe: palen brengen de belasting naar een draagkrachtige laag. Toch vragen industriële funderingen een andere aanpak. De belastingen zijn hoger en verschillen sterk per punt. Verder speelt het werk zich vaak af in of naast een bedrijf dat ondertussen doordraait, en is de werkplek niet altijd makkelijk te bereiken, zeker niet als de palen binnen een bestaande hal moeten komen.
Wij stemmen paaltype, diameter en lengte daarom per project af op de berekening van de constructeur, en de uitvoering op de planning van het bedrijf.
Machinefunderingen in bestaande fabrieken
Een nieuwe machine heeft een eigen fundering nodig die de belasting stabiel opvangt. Vaak moet die komen op een plek waar al jaren een fabriek staat, tussen andere installaties.
In Helmond legden we de fundering voor een nieuwe machine in een fabriek aan met 57 schroefinjectiepalen van 8 meter. Het werk verliep in twee fasen, eerst 46 palen en later 11, zodat het aansloot op de voortgang in de fabriek.

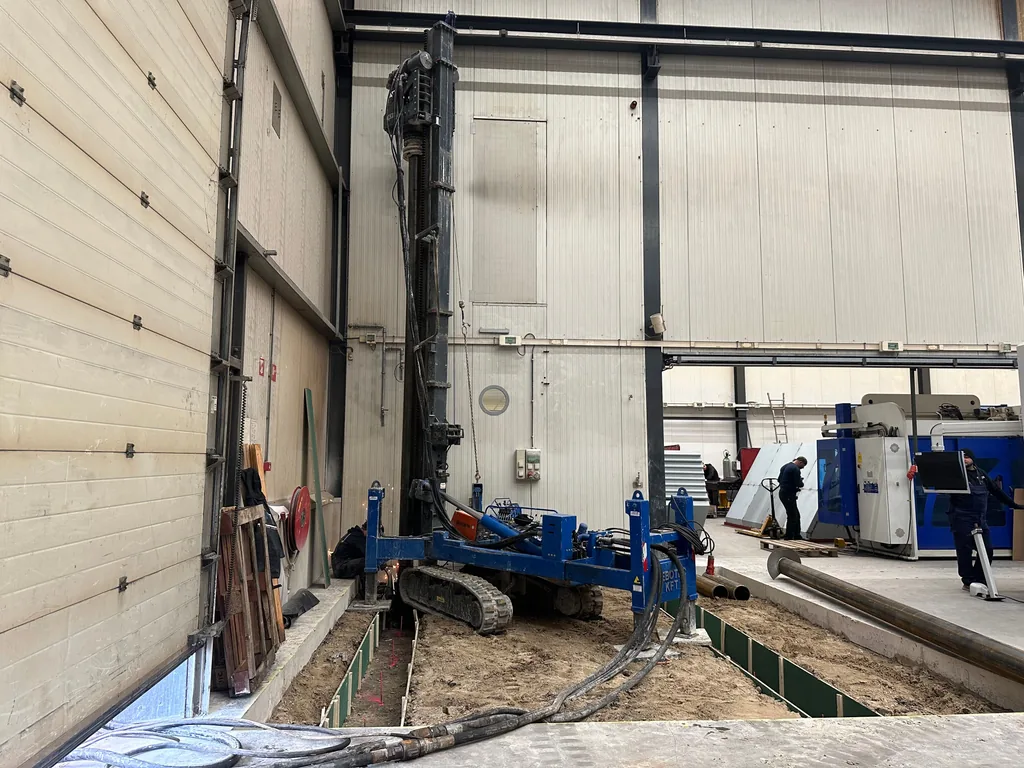

In Enkhuizen fundeerden we in opdracht van PROZEE Techno Service een zware fabrieksmachine op 10 casing draaipalen van 13 meter. De LBT 2.5 en de HPU zijn om het gebouw heen gereden en via de overheaddeur aan de achterkant naar de werkplek gebracht. Alle palen waren binnen één dag geboord.
Waarom geboorde palen bij machines
Schroefinjectiepalen en casing draaipalen worden de grond in gedraaid in plaats van geheid. Er ontstaan geen schadelijke trillingen, wat telt naast bestaande machines, installaties en gebouwdelen. De boorstelling is compact en wordt in delen opgebouwd, waardoor inpandig werken mogelijk is. Met groutinjectie rond de paal nemen beide paaltypen hoge belastingen op.
Bedrijfshallen, loodsen en magazijnuitbreidingen
Bij de uitbreiding van een hal of magazijn gaat het vaak om tientallen tot honderden palen met verschillende belastingen. Dat vraagt maatwerk in diameter.

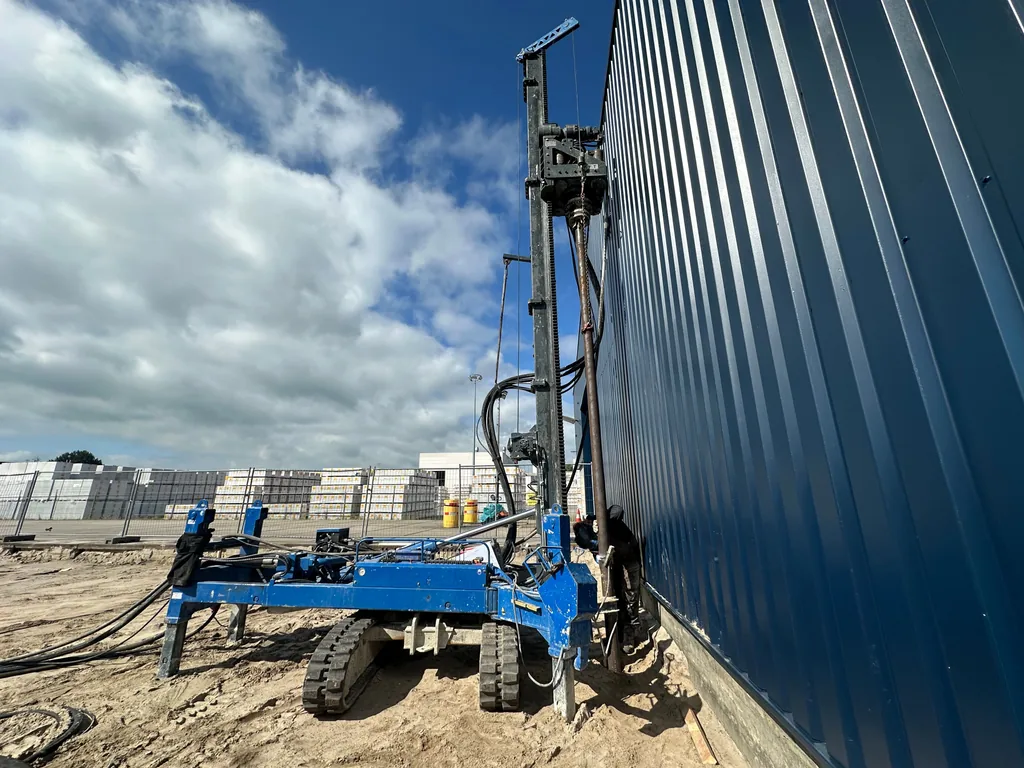

- Meppel: voor de uitbreiding van de Scania-opslag plaatsten we 27 schroefinjectiepalen van 8 tot 12 meter: 24 van Ø 180 mm met een voet van Ø 250 tot Ø 300 mm en 3 van Ø 220 mm met een voet van Ø 400 mm.
- Lelystad: voor een magazijnuitbreiding met laaddock brachten we 162 inwendig geheide stalen buispalen aan in Ø 323, Ø 273 en Ø 219 mm. De zwaarst belaste plekken, onder het laaddock voor vrachtwagens, kregen de grootste diameter.
- Schijndel: in een overdekte loods boorden we 36 schroefinjectiepalen in 114 en Ø 139 mm, afgestemd op de verschillende belastingspunten.
Fundering in een loods of hal
Funderen binnen een loods heeft zijn eigen aandachtspunten: beperkte ventilatie, weinig manoeuvreerruimte en een strakke logistiek. Daar staat tegenover dat het weer geen rol speelt en de werkomgeving schoon en beheersbaar blijft. Compact materieel en ervaring met inpandig werk zijn daarbij voorwaarde.
Infrastructuur en utiliteit
Ook buiten de fabriekshal leveren wij funderingen voor grotere projecten, soms als onderaannemer.
- TenneT Oostzaan: voor een nieuw onderstation plaatsen we in opdracht van Qirion, met hoofdaannemer K. Dekker, 316 schroefinjectiepalen in 114, 139 en Ø 168 mm. De palen worden op hoogte afgeslepen en voorzien van kopplaten.

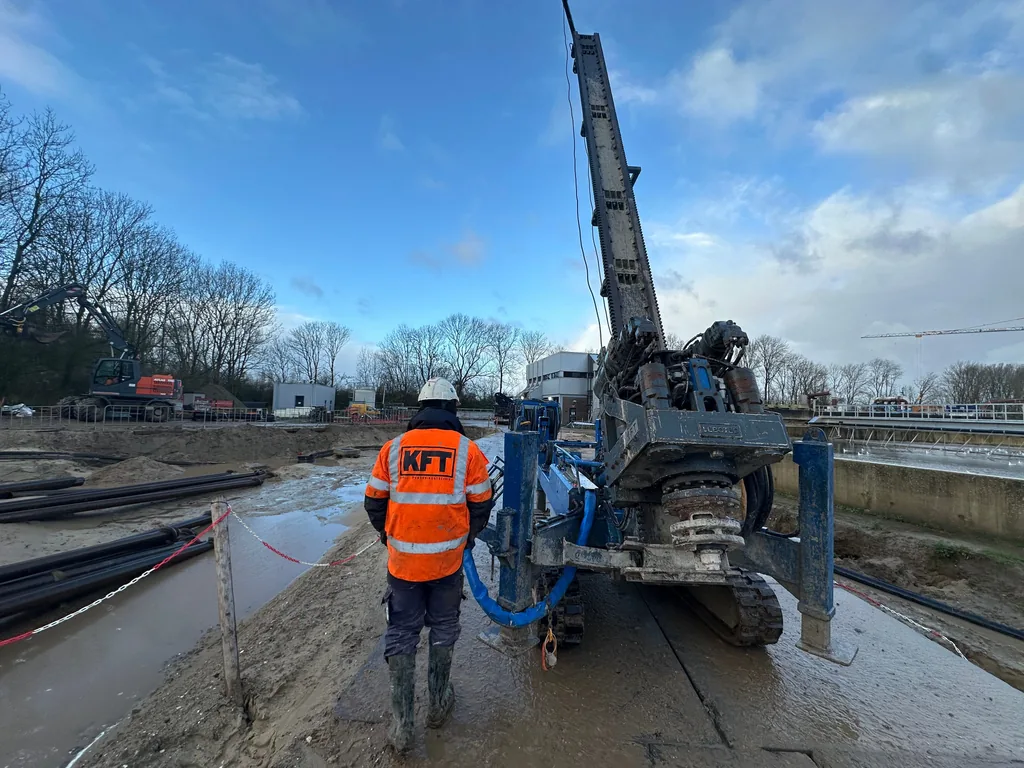

- RWZI Oijen: voor de renovatie van de waterzuivering plaatsten we in opdracht van Hoolwerf Heiwerken 43 schroefinjectiepalen op diverse locaties, waarbij de machines zich over 800 meter op het terrein verplaatsten.
- Trefcenter Venlo: bij de revitalisatie van het winkelcentrum kwamen 4 schroefinjectiepalen buiten en 10 binnen het gebouw, in een winkelgebied dat actief bleef.
Trillingsvrij of trillingsarm
Voor werk naast gevoelige installaties, lopende productie of bestaande gebouwdelen kiezen we meestal voor trillingsvrij funderen met geboorde palen. Waar wat trilling acceptabel is en hoge belastingen in serie moeten worden opgenomen, is trillingsarm heien met inwendig geheide stalen buispalen een robuuste keuze, zoals in Lelystad.
Voorbereiding van een industriële fundering
Een goede offerteaanvraag begint bij de sondering, de constructieberekening met de belasting per paal en de funderingstekening. Voor industriële projecten is daarnaast de bereikbaarheid belangrijk: via welke deur of route komt de machine binnen, hoeveel vrije hoogte is er, en welke delen van het bedrijf blijven in gebruik. Met die gegevens bepalen we het paaltype, de machine en een planning die past bij uw bedrijfsvoering.
